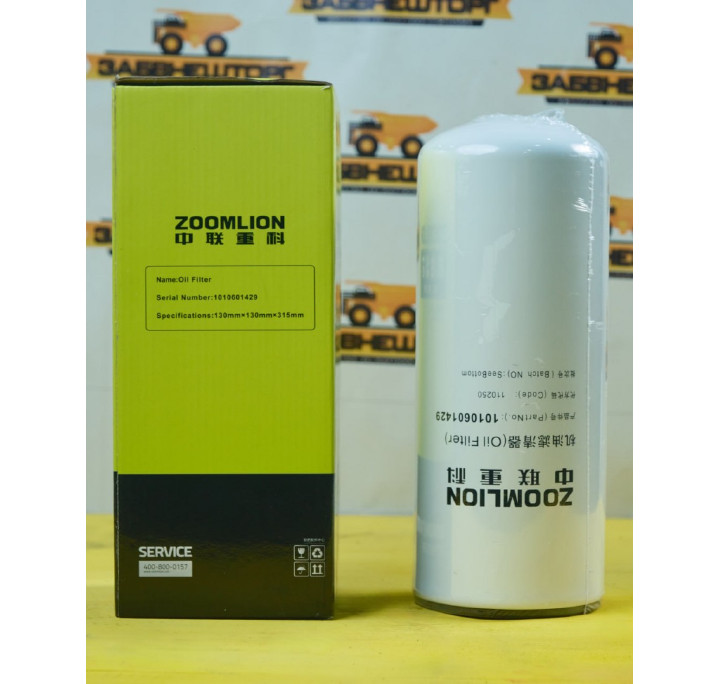

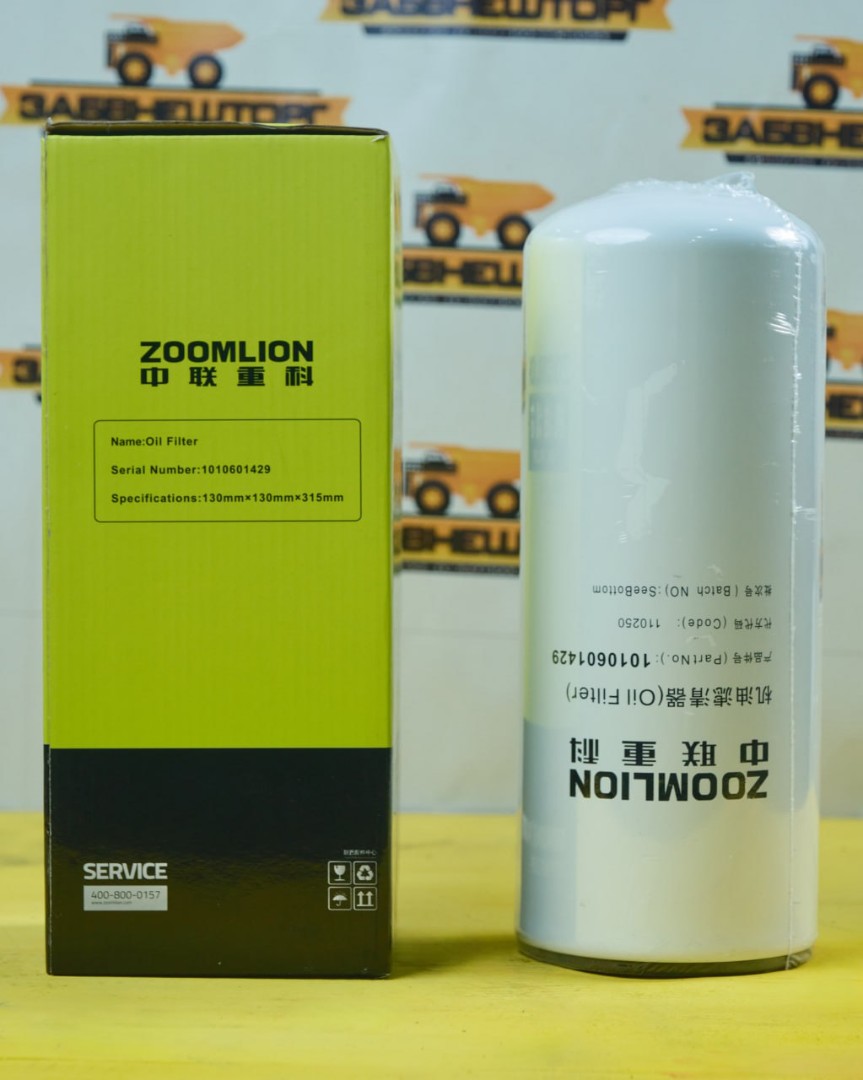

Фильтр масляный, CUMMINS QSM-11 (ZE550-10, ZE490-10)

Фильтр масляный Cummins QSM11 (Zoomlion ZE550-10, ZE490-10)
Артикул: 1010601429

1. Описание

Фильтр масляный 1010601429 (кросс-номера: LF9080, LF9001, LF14000NN, 3406809, 4367100, 2882674, 3101869) представляет собой накручиваемый (спин-он) полнопоточный масляный фильтр с байпасной секцией (Combination Full Flow with Bypass), предназначенный для очистки моторного масла в системе смазки дизельных двигателей Cummins QSM11, установленных на экскаваторах Zoomlion ZE550-10 и ZE490-10, а также на другой тяжёлой строительной и дорожной технике. Фильтр задерживает продукты износа, нагар, сажу и другие механические загрязнения, предотвращая их циркуляцию по системе смазки и защищая подшипники, шейки коленвала и другие прецизионные детали двигателя от абразивного износа и отложений. Конструктивно фильтр выполнен в виде металлического корпуса с расположенным внутри фильтрующим элементом — металлической сеткой с бумажными слоями, обеспечивающей задержку механических частиц и продуктов износа.
Рекомендации по применению: перед установкой необходимо проверить чистоту посадочного гнезда и убедиться в отсутствии повреждений уплотнительного кольца, которое поставляется в комплекте с фильтром. При затяжке фильтра рекомендуется соблюдать момент, указанный производителем двигателя, — чрезмерное усилие может привести к деформации уплотнения или повреждению резьбы. После замены необходимо запустить двигатель и убедиться в отсутствии утечек масла в месте установки фильтра.
Иная необходимая информация: фильтр является аналогом и применяется для замены оригинальных фильтров Cummins, Fleetguard, Donaldson, Baldwin и других производителей. Артикул 1010601429 также фигурирует в каталогах как фильтрующий элемент 1000001080 для двигателей дорожно-строительных машин. Кросс-номера включают: Fleetguard LF9080, LF9001, LF14000NN, LF9070, LF9018, LF9000; Donaldson P550949, P559000; Baldwin BD7154, BD7355; Cummins 3406809, 4367100, 2882674, 3101869, 4906633, 2874490, 4331005; Hyundai 11NB-70110, 11NB-70120, 11ND-70110; Komatsu 600-211-1340, 600-311-1340; XCMG XCMG-JL-047001, JL-047001; STAL ST11340, ST10831.

2. Применяемость

Универсально для техники с посадочной резьбой M95×2.5, наружным диаметром 118–119 мм и высотой 290–330 мм. Уточняйте совместимость по регламенту вашей модели.
XCMG — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: применимость подтверждается при соответствии посадочных размеров и резьбы требованиям руководства по эксплуатации конкретной модели; подтверждено применение в качестве аналога фильтра XCMG-JL-047001.
ZOOMLION — модель(и): ZE550-10, ZE490-10 — узел/система: двигатель Cummins QSM11 (система смазки) — примечание: подтверждено применение в качестве оригинального фильтроэлемента для экскаваторов Zoomlion с двигателями QSM11.
SANY — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: применимость определяется посадочными размерами и типом резьбы.
SHANTUI — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: уточнить по документации на конкретную модель.
LIUGONG — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: требуется сверка с руководством по эксплуатации.
LONKING — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: уточнить по регламенту.
SDLG — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: применимость по допуску производителя.
LOVOL — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: уточнить.
SUNWARD — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: уточнить по регламенту.
SOCMA — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: уточнить.
SHACMAN — модель(и): X3000 (с двигателями Cummins ISM/ISX) — узел/система: двигатель (система смазки) — примечание: подтверждено применение для Shacman X3000 с двигателями Cummins.
JAC — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: уточнить.
Howo — модель(и): уточнить (с двигателями Cummins) — узел/система: двигатель (система смазки) — примечание: уточнить.
Cummins — модель(и): QSM11, ISM11, ISX15, QSX15, M11, L10, QST30 и другие, требующие фильтр LF9080 / LF9001 / LF14000NN — узел/система: двигатель (система смазки) — примечание: подтверждено применение в качестве аналога оригинального фильтра Cummins.
Komatsu — модель(и): экскаваторы и другая техника с двигателями, требующими фильтр 600-211-1340 / 600-311-1340 — узел/система: двигатель (система смазки) — примечание: подтверждено применение в качестве аналога.
Hyundai — модель(и): R450LC-7, R480LC-9, R500LC-7, R520LC-9, HL780-3A и другие — узел/система: двигатель (система смазки) — примечание: подтверждено применение в качестве аналога фильтра Hyundai 11NB-70110.
Прочие бренды — модель(и): уточнить — узел/система: двигатель (система смазки) — примечание: универсально для техники с посадочной резьбой M95×2.5 и высотой корпуса 290–330 мм, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип фильтра: масляный фильтр двигателя внутреннего сгорания, полнопоточный с байпасной секцией (Combination Full Flow with Bypass), накручиваемый (Spin-On).
Материал фильтрующего элемента: для Fleetguard LF9080 — синтетическая среда StrataPore; для LF14000NN — комбинированная среда StrataPore + NanoNet (нановолоконный материал). Для аналогов STAL — металлическая сетка с бумажными слоями. Обеспечивает высокую тонкость очистки, устойчивость к загрязнениям и стабильность характеристик при рабочих температурах.
Тонкость фильтрации и пропускная способность: для Fleetguard LF9080 — эффективность 99% при 30 мкм, 72% при 10 мкм. Для LF14000NN — эффективность 98,7% для частиц размером до 4 мкм. Пропускная способность — уточнить (типовое значение для данного типоразмера — 105–150 л/мин).
Ключевые эксплуатационные свойства: грязеёмкость — для LF14000NN превышает грязеёмкость LF9080 и LF9001; перепад давления — сниженное сопротивление потоку для LF14000NN, особенно при холодном пуске; наличие обходного (байпасного) клапана — да (комбинированный полнопоточный с байпасом); наличие антидренажного клапана — уточнить. Ресурс/интервал замены определяется регламентом производителя двигателя.
Посадочные размеры и параметры: наружный диаметр — 118–120,3 мм; внутренний диаметр — 98 мм; высота — 294,69–330 мм (в зависимости от производителя); резьба присоединения — M95×2.5. Номинальное рабочее давление — уточнить (типовое значение для масляных фильтров ДВС — до 10,3 бар).
Фасовка и упаковка: уточнить (возможные варианты: индивидуальная упаковка, групповая упаковка по 12 шт.). Вес — 1,53–1,77 кг. Точные варианты фасовки уточняются у поставщика.
Дополнительные характеристики: страна производства — уточнить (возможно Китай, Мексика, США). Фильтр LF14000NN является усовершенствованной заменой LF9080 и LF9001, обеспечивая лучшую топливную экономичность и защиту двигателя. Кросс-номера: Fleetguard LF9080, LF9001, LF14000NN, LF9070, LF9018, LF9000; Donaldson P550949, P559000; Baldwin BD7154, BD7355; Cummins 3406809, 4367100, 2882674, 3101869, 4906633, 2874490, 4331005, 3406810; Komatsu 600-211-1340, 600-311-1340; Hyundai 11NB-70110, 11NB-70120, 11ND-70110; XCMG XCMG-JL-047001, JL-047001; STAL ST11340, ST10831; WIX 57746XD; LFP9001; PGL-9001; 860158015; 803302602; 800156859; 3L1080; DIFA 51122; WDO154; 5580011671; 40C5067; c4388898; B222100000595; 2874490; 800166851; 750201010679; 803169358; 800157198; 53C0651; YL409010.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке. Рекомендуется запрашивать актуальные технические характеристики у поставщика.
