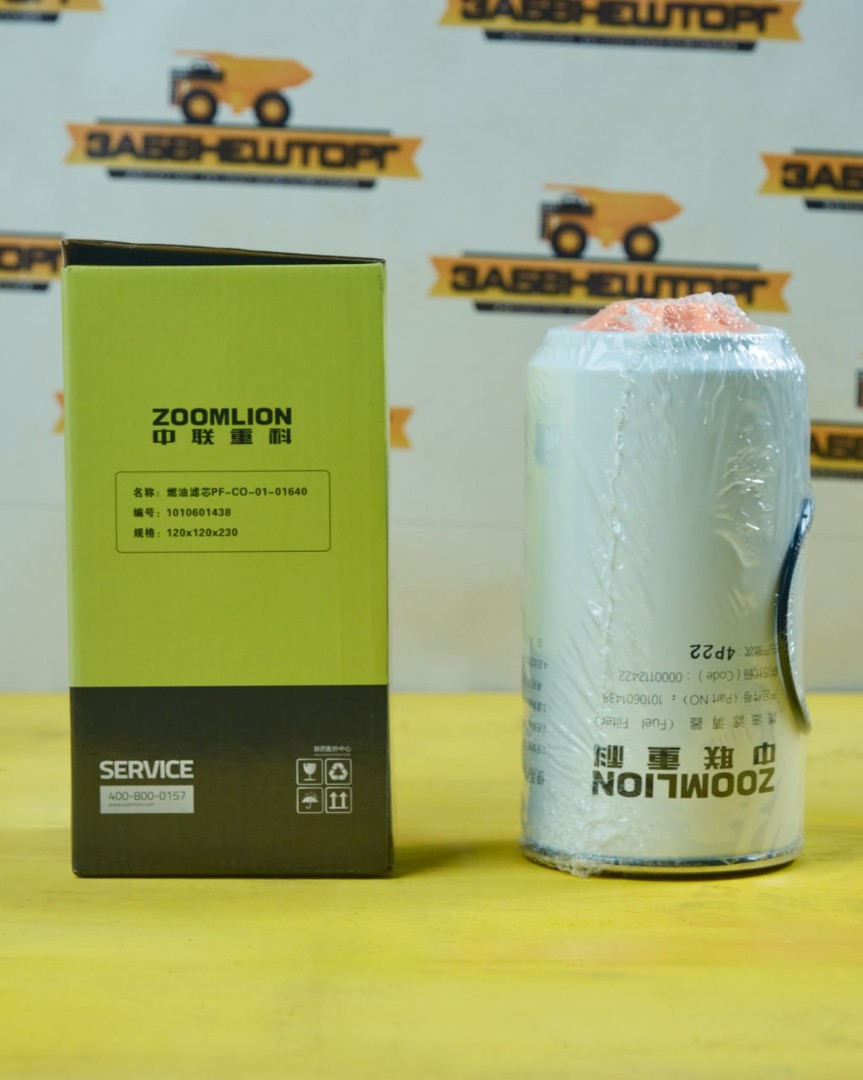

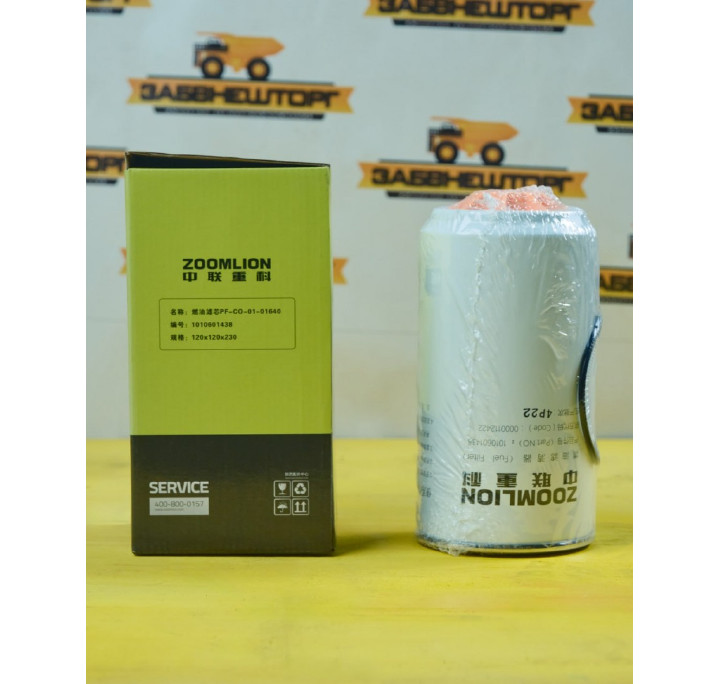

Фильтр топливный, CUMMINS QSM-11 (ZE550-10, ZE490-10)

Фильтр топливный Zoomlion 1010601438 (Cummins QSM11, ZE550-10, ZE490-10)
Артикул: 1010601438

1. Описание

Фильтр топливный 1010601438 представляет собой накручиваемый (спин-он) топливный фильтр-водоотделитель, предназначенный для очистки дизельного топлива от механических частиц, ржавчины и воды в системе питания двигателей Cummins QSM11, установленных на экскаваторах Zoomlion ZE550-10 и ZE490-10, а также на другой тяжёлой строительной и дорожной технике. Фильтр устанавливается в корпус топливного фильтра и защищает топливный насос высокого давления (ТНВД) и форсунки от абразивного износа и засорения, обеспечивая стабильную подачу топлива и продлевая срок службы топливной аппаратуры. Продукт применяется на экскаваторах, бульдозерах, фронтальных погрузчиках и другой технике, оснащённой дизельными двигателями Cummins, Komatsu, Hyundai, Doosan и других производителей, требующей топливный фильтр с резьбой 1"-14 UNF и наружным диаметром 94–95 мм.
Рекомендации по применению: перед установкой необходимо проверить чистоту посадочного гнезда и убедиться в отсутствии повреждений уплотнительного кольца, которое поставляется в комплекте с фильтром. При затяжке фильтра рекомендуется соблюдать момент, указанный производителем двигателя. После замены необходимо удалить воздух из топливной системы (прокачать систему) и убедиться в отсутствии утечек дизельного топлива. При наличии водоотделителя рекомендуется также слить отстоянную воду из отстойника. Не допускается смешивание фильтров разных типов и производителей — это может привести к нарушению герметичности и попаданию неочищенного топлива в двигатель.
Иная необходимая информация: фильтр является аналогом и применяется для замены оригинальных фильтров Komatsu (600-311-3610, 600-319-3610, 600-311-3620), Donaldson (P505961, P555001, P551864, P553201), Fleetguard (FS1242, FS19753), Baldwin (BF1249-O), а также фильтров STAL (ST28061, ST28061C), RF-1044, HLX-5944 и других. Кросс-номера: 11E1-70230, 11E170230, 11NA-71040, 11NA-71041, 11110668, WK94036X, 82-20540-SX, 8220540SX, PFF5605, SN1242, ZP3121F, 11LF-20920, 7381816, 1236385, 31701062, ЕКО-03.370, FG1077, SFC19100, 800104277, 803165597, 800168680, PF-CO-01-01490, 87413717, 60405020237, СХ526, MB-CX526, 32G6200100, 47555456, 53C0104, 84557708, 87410186, AT279826, BF0X9155AA, VA32G6200100, DIFA6406, 11110474, DIFA6415, 11NA-74041.

2. Применяемость

Универсально для техники с посадочной резьбой 1"-14 UNF, наружным диаметром 94–95 мм и высотой 170–230 мм. Уточняйте совместимость по регламенту вашей модели.
XCMG — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: применимость подтверждается при соответствии посадочных размеров и резьбы требованиям руководства по эксплуатации конкретной модели; уточнить по регламенту.
ZOOMLION — модель(и): ZE550-10, ZE490-10 — узел/система: двигатель Cummins QSM11 (топливная система) — примечание: подтверждено применение в качестве оригинального фильтроэлемента для экскаваторов Zoomlion с двигателями QSM11.
SANY — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: применимость определяется посадочными размерами и типом резьбы.
SHANTUI — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: уточнить по документации на конкретную модель.
LIUGONG — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: требуется сверка с руководством по эксплуатации.
LONKING — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: уточнить по регламенту.
SDLG — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: применимость по допуску производителя.
LOVOL — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: уточнить.
SUNWARD — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: уточнить по регламенту.
SOCMA — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: уточнить.
SHACMAN — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: уточнить.
JAC — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: уточнить.
Howo — модель(и): уточнить (с двигателями Cummins QSM11) — узел/система: двигатель (топливная система) — примечание: уточнить.
Komatsu — модель(и): R140LC-9, R140W-9, R160LC-9, R170W-9, R180LC-9, R210LC-9, R210W-9, R250LC-9, R290LC-9, R320LC-9, R480LC-9 и другие с двигателями, требующими фильтр 600-311-3610 — узел/система: двигатель (топливная система) — примечание: подтверждено применение в качестве аналога оригинального фильтра Komatsu.
Hyundai — модель(и): R140LC-9, R140W-9, R160LC-9, R170W-9, R180LC-9, R210LC-9, R210W-9, R250LC-9, R290LC-9, R320LC-9, R480LC-9 — узел/система: двигатель (топливная система) — примечание: подтверждено применение в качестве аналога.
Doosan — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: подтверждено применение в качестве аналога.
Cummins — модель(и): QSM11, ISM11, QSB5.9, QSC8.3, ISC, ISL, QSL и другие, требующие фильтр FS1242 / FS19753 — узел/система: двигатель (топливная система) — примечание: подтверждено применение в качестве аналога.
Прочие бренды — модель(и): уточнить — узел/система: двигатель (топливная система) — примечание: универсально для техники с посадочной резьбой 1"-14 UNF и высотой корпуса 170–230 мм, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип фильтра: топливный фильтр-водоотделитель, накручиваемый (Spin-On), спин-он. Конструктивное исполнение — корпусной, неразборный.
Материал фильтрующего элемента: целлюлоза (Cellulose) / бумага. Обеспечивает задержку механических частиц и продуктов износа, устойчивость к загрязнениям и стабильность характеристик при рабочих температурах.
Тонкость фильтрации и пропускная способность: номинальная тонкость фильтрации — 5 мкм (абсолютная, по данным аналогов). Эффективность фильтрации — 99% (по данным производителей аналогов). Пропускная способность — уточнить.
Ключевые эксплуатационные свойства: грязеёмкость — уточнить; перепад давления — уточнить; наличие обходного (байпасного) клапана — уточнить; наличие антидренажного клапана — уточнить. Ресурс/интервал замены определяется регламентом производителя двигателя (рекомендуемая замена каждые 500–1000 моточасов в зависимости от качества топлива и условий эксплуатации).
Посадочные размеры и параметры: наружный диаметр — 94–95 мм (без колбы) / 101 мм (с колбой); высота — 170 мм (ST28061 без колбы) / 230 мм (ST28061C с колбой) / 200 мм (MC-5030); резьба присоединения — 1"-14 UNF. Внутренний диаметр уплотнения — 61 мм. Номинальное рабочее давление — уточнить (типовое значение для топливных фильтров — до 6,9 бар).
Фасовка и упаковка: уточнить (возможные варианты: индивидуальная упаковка, групповая упаковка по 12–20 шт.). Вес — 0,718–0,83 кг. Точные варианты фасовки уточняются у поставщика.
Дополнительные характеристики: фильтр является аналогом и может заменять следующие оригинальные и аналогичные фильтры: Komatsu 600-311-3610, 600-319-3610, 600-311-3620; Donaldson P505961, P555001, P551864, P553201; Fleetguard FS1242, FS19753; Baldwin BF1249-O, BF1249O; STAL ST28061, ST28061C; RF-1044, RF-1044C; HLX-5944; MC-5030; 11E1-70230, 11E170230, 11NA-71040, 11NA71041, 11110668, WK94036X, 82-20540-SX, 8220540SX, PFF5605, SN1242, ZP3121F, 11LF-20920, 7381816, 1236385, 31701062, ЕКО-03.370, FG1077, SFC19100, 800104277, 803165597, 800168680, PF-CO-01-01490, 87413717, 60405020237, СХ526, MB-CX526, 32G6200100, 47555456, 53C0104, 84557708, 87410186, AT279826, BF0X9155AA, VA32G6200100, DIFA6406, 11110474, DIFA6415, 11NA-74041. Страна производства — Китай.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке. Рекомендуется запрашивать актуальные технические характеристики у поставщика.
