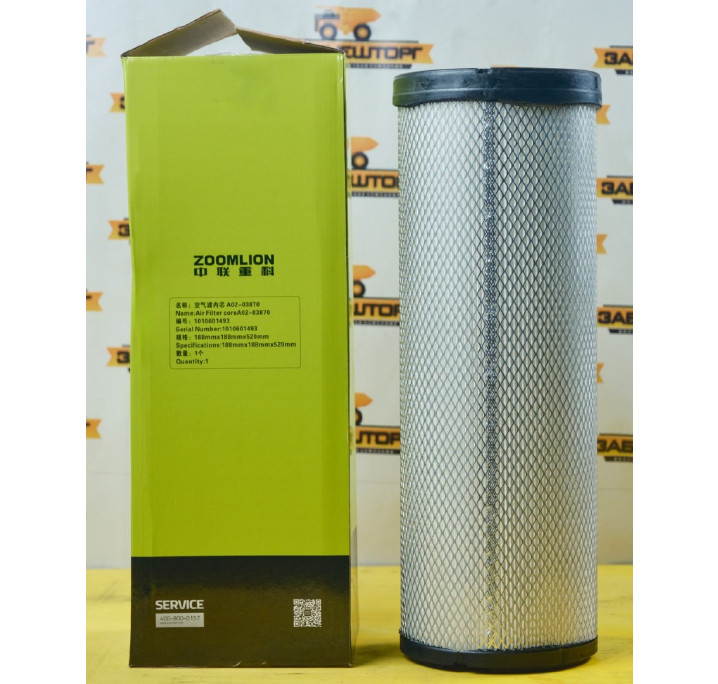

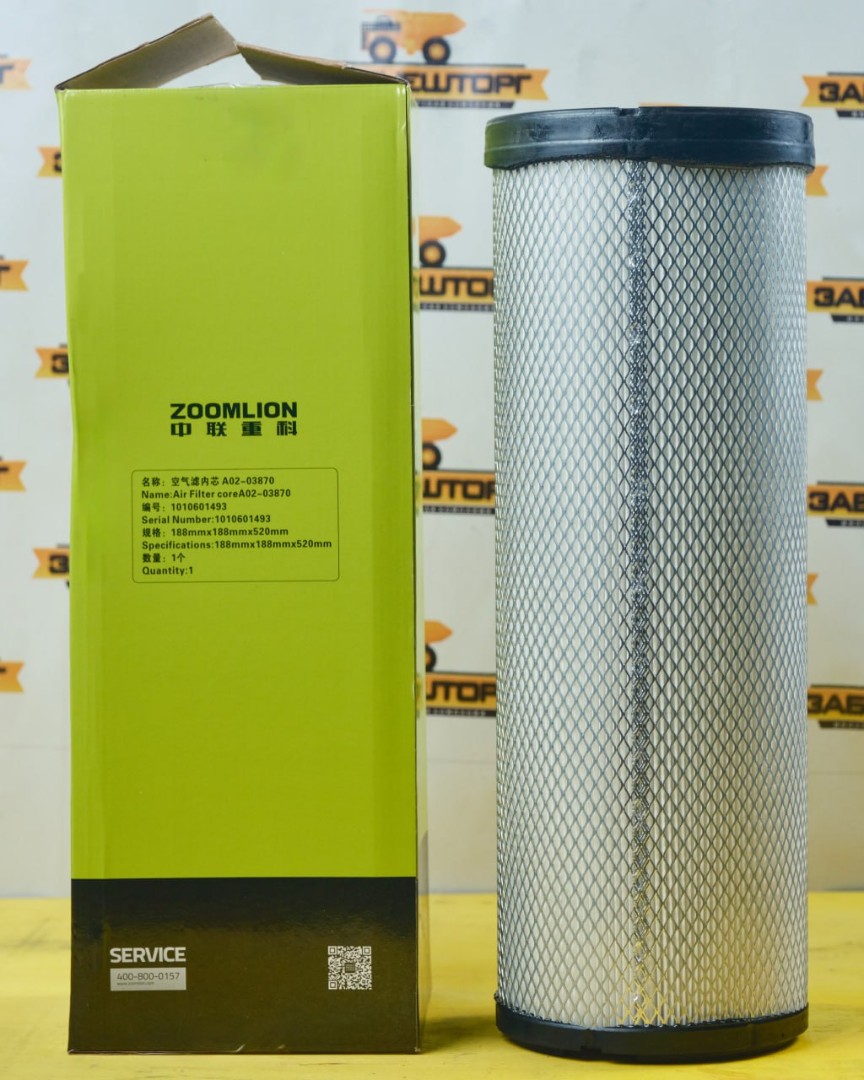

Фильтр воздушный внутренний, CUMMINS QSM-11 (ZE550-10, ZE490-10)

Фильтр воздушный внутренний, CUMMINS QSM-11 (ZE550-10, ZE490-10)
Артикул: 1010601493

1. Описание

Фильтр воздушный внутренний 1010601493 представляет собой предохранительный (вторичный) фильтрующий элемент сухого типа, предназначенный для установки в корпус воздушного фильтра двигателя внутреннего сгорания строительной спецтехники — экскаваторов, фронтальных погрузчиков и бульдозеров. Элемент служит резервным барьером на случай повреждения или неправильной установки основного (наружного) фильтра, а также защищает каналы чистого воздуха от загрязнений в момент извлечения основного картриджа при обслуживании. Фильтр задерживает мелкую пыль и абразивные частицы, предотвращая их попадание в цилиндропоршневую группу и турбокомпрессор, что критически важно для надёжной и безотказной работы двигателя.
Рекомендации по применению: предохранительный элемент не подлежит очистке — при загрязнении или при плановой замене основного фильтра он подлежит замене. Перед установкой необходимо проверить состояние резиновых уплотнителей и убедиться в герметичности посадки в корпусе. При обслуживании основного фильтра внутренний элемент допускается оставлять на месте для защиты чистых воздуховодов, если он не требует замены. Не допускается эксплуатация двигателя без предохранительного элемента при извлечённом основном фильтре.
Иная необходимая информация: фильтр является внутренним элементом двухступенчатой системы очистки воздуха. Основной (наружный) элемент поставляется отдельно — артикул 1010601492 (ST40003AB в комплектации 1/4). Внутренний элемент также фигурирует в каталогах как ST40003AB_9. Фильтр применяется на технике Zoomlion с двигателями Cummins QSM11, а также на другой спецтехнике, требующей внутренний воздушный фильтр с наружным диаметром 179/173 мм и высотой 535 мм.

2. Применяемость

Универсально для техники с посадочными размерами внутреннего элемента: наружный диаметр 179/173 мм, внутренний диаметр 137 мм, высота 535 мм. Уточняйте совместимость по регламенту вашей модели.
XCMG — модель(и): уточнить — узел/система: двигатель (воздушный фильтр, внутренний/предохранительный элемент) — примечание: применимость подтверждается при соответствии посадочных размеров требованиям руководства по эксплуатации конкретной модели; уточнить по регламенту.
ZOOMLION — модель(и): ZE550-10, ZE490-10, ZE370 — узел/система: двигатель Cummins QSM11 (воздушный фильтр, внутренний элемент) — примечание: подтверждено применение в качестве оригинального внутреннего фильтроэлемента для экскаваторов Zoomlion (каталожный номер 1010601493, наименование «Фильтр воздушный внутренний ZE370»).
SANY — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: применимость определяется посадочными размерами.
SHANTUI — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: уточнить по документации на конкретную модель.
LIUGONG — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: требуется сверка с руководством по эксплуатации.
LONKING — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: уточнить по регламенту.
SDLG — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: применимость по допуску производителя.
LOVOL — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: уточнить.
SUNWARD — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: уточнить по регламенту.
SOCMA — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: уточнить.
SHACMAN — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: уточнить.
JAC — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: уточнить.
Howo — модель(и): уточнить (с двигателями Cummins QSM11) — узел/система: двигатель (воздушный фильтр) — примечание: уточнить.
Cummins — модель(и): QSM11, QSM11-C — узел/система: двигатель (воздушный фильтр, внутренний элемент) — примечание: подтверждено применение для двигателей Cummins QSM11.
Прочие бренды — модель(и): уточнить — узел/система: двигатель (воздушный фильтр) — примечание: универсально для техники с наружным диаметром вставки 179/173 мм и высотой 535 мм, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип фильтра: воздушный фильтр двигателя, внутренний (предохранительный, safety element), цилиндрический, сухой, с резиновым уплотнением. Устанавливается внутри основного фильтрующего элемента.
Материал фильтрующего элемента: высококачественная фильтровальная бумага (целлюлоза) с гофрированной структурой. Обеспечивает задержку мелких механических частиц и защиту чистых воздуховодов при обслуживании.
Тонкость фильтрации и пропускная способность: номинальная тонкость фильтрации — уточнить (типовое значение для предохранительных элементов — 5–10 мкм). Пропускная способность — уточнить.
Ключевые эксплуатационные свойства: резервная защита двигателя при повреждении или неправильной установке основного фильтра; защита каналов чистого воздуха в момент извлечения основного картриджа при обслуживании. Ресурс/интервал замены определяется регламентом производителя двигателя.
Посадочные размеры и параметры (вставка): высота — 535 мм; внешний диаметр — 179/173 мм; внутренний диаметр — 137 мм. Общие габариты с уплотнением: высота — 553 мм; внешний диаметр — 310 мм; внутренний диаметр — 179,5 мм (для основного элемента в сборе). Вес — 6,625 кг (для комплекта в сборе).
Фасовка и упаковка: уточнить (возможные варианты: индивидуальная упаковка, комплект с основным элементом). Точные варианты фасовки уточняются у поставщика.
Дополнительные характеристики: страна производства — Китай. Фильтр является аналогом и может заменять следующие оригинальные и аналогичные фильтры: ST40003AB_9; P780621; P780623; AF25382; AF25439; 5010269584; 5010230916; 1010601492; А02-03860; А0203860; 1010601493; А02-03870; А0203870; 02992384; 20732733; 5001865725; 5010626108; DIFA4394 + DIFA4394-01; 20732734; 5001268584. Фильтр состоит из двух цилиндрических агрегатов с металлической сеткой, вставленных друг в друга, внутри расположен бумажный фильтрующий элемент с резиновыми уплотнителями для лучшего прилегания к коробу.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке. Рекомендуется запрашивать актуальные технические характеристики у поставщика.
