Фильтр-пилот, Cummins 6LTAA8.9-C325 (ZE370)

Фильтр-пилот гидросистемы ZOOMLION
Артикул: 1010601379

1. Описание

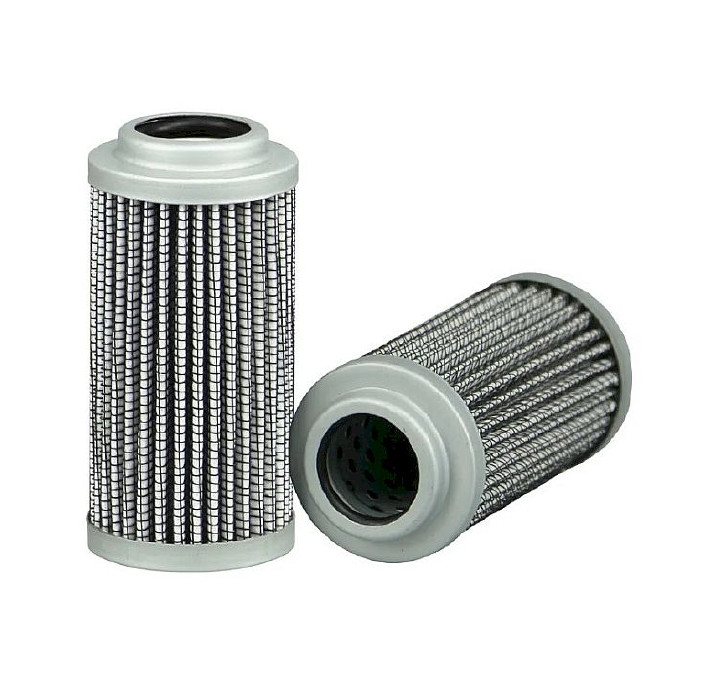

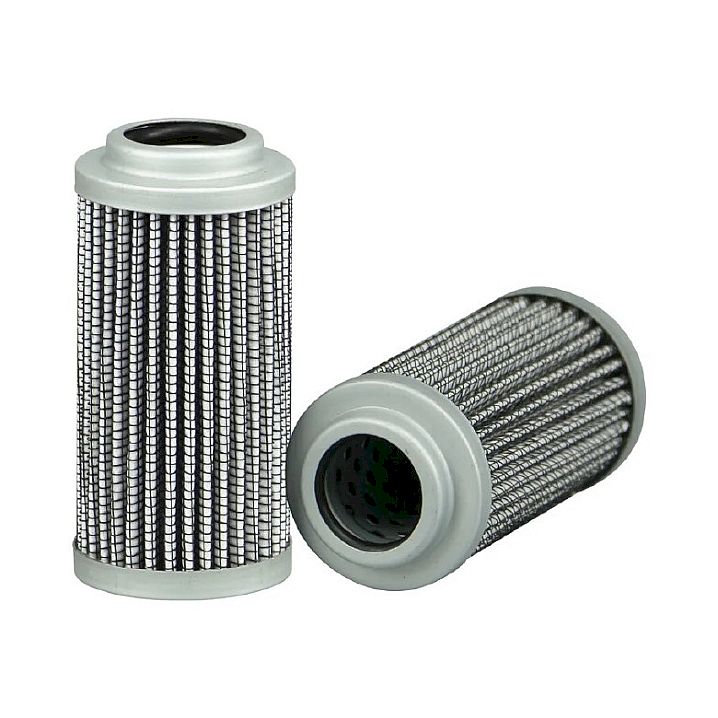

Фильтр-пилот с артикулом 1010601379 представляет собой сменный фильтрующий элемент, предназначенный для установки в линию сервоуправления (пилотную линию) гидравлической системы экскаваторов ZOOMLION. Основное назначение элемента — очистка рабочей жидкости, подаваемой к пилотным клапанам и джойстикам управления, от мелких механических частиц, продуктов износа и загрязнений. Фильтр защищает прецизионные пары пилотных гидрораспределителей и обеспечивает стабильность и точность отклика системы управления, что критически важно для безопасной и эффективной работы оператора. Согласно каталогам запчастей, фильтр применяется на экскаваторах ZOOMLION серии ZE370E (в том числе с двигателем Cummins 6LTAA8.9-C325) и ZE245.
Рекомендации по применению: перед установкой необходимо проверить чистоту посадочного гнезда в корпусе фильтра и убедиться в отсутствии повреждений уплотнительных элементов. При замене фильтрующего элемента рекомендуется также проверить состояние уплотнительного кольца и при необходимости заменить его. После установки нового элемента необходимо убедиться в герметичности соединения и запустить гидросистему для проверки отсутствия утечек и падения давления в пилотной линии. Периодичность замены определяется регламентом технического обслуживания производителя техники.
Иная необходимая информация: фильтр поставляется как оригинальная деталь ZOOMLION, а также как аналог. В каталогах встречаются следующие аналоги и номера замен: HLX-89026, P171708, ST30035, 1010601129. Применяется на экскаваторах ZOOMLION и другой строительной технике. Для точного подбора рекомендуется сверять артикул с оригинальным каталогом ZOOMLION для конкретной модели экскаватора.

2. Применяемость

Универсально для техники ZOOMLION, требующей фильтр-пилот гидросистемы с артикулом 1010601379. Уточняйте совместимость по регламенту вашей модели.
XCMG — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить по регламенту производителя.
ZOOMLION — модель(и): ZE370E (с двигателем Cummins 6LTAA8.9-C325), ZE245 — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: подтверждено применение согласно каталогам запчастей ZOOMLION и тендерной документации.
ZOOMLION — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: артикул 1010601379 может применяться на других моделях экскаваторов ZOOMLION; рекомендуется сверка по оригинальному каталогу.
SANY — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
SHANTUI — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
LIUGONG — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
LONKING — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
SDLG — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
LOVOL — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
SUNWARD — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
SOCMA — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
SHACMAN — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
JAC — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
Howo — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: применимость не подтверждена, уточнить.
Прочие бренды — модель(и): уточнить — узел/система: гидравлическая система (пилотная линия / сервоуправление) — примечание: универсально для техники, требующей фильтр-пилот гидросистемы с аналогичными посадочными размерами, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип фильтра: гидравлический фильтр-пилот (фильтр сервоуправления), картриджный (сменный фильтрующий элемент). Устанавливается в пилотной линии гидравлической системы.
Материал фильтрующего элемента: комбинированный — металлическая сетка с бумажными слоями. Обеспечивает задержку механических частиц и продуктов износа.
Тонкость фильтрации и пропускная способность: номинальная тонкость фильтрации — уточнить по документации производителя. Для пилотных фильтров спецтехники типовые значения составляют 10–25 мкм.
Ключевые эксплуатационные свойства: обеспечивает очистку рабочей жидкости, подаваемой к пилотным клапанам и джойстикам управления; защищает прецизионные пары пилотных гидрораспределителей от абразивного износа. Ресурс/интервал замены определяется регламентом производителя техники и не указан.
Посадочные размеры и параметры: высота — 172 мм; наибольший наружный диаметр — 42 мм; внутренний диаметр — 22 мм. Номинальное рабочее давление для пилотных фильтров обычно составляет до 10–40 бар. Точные посадочные размеры (диаметр, высота, тип крепления) рекомендуется сверять с оригинальным фильтром.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: артикул 1010601379 в каталогах запчастей ZOOMLION обозначается как «Pilot Filter» (фильтр-пилот) или «фильтр гидравлический сервоуправления». Аналоги и номера замен: HLX-89026, P171708, ST30035, 1010601129. Страна изготовитель — Китай (по данным одного из поставщиков).
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке. Рекомендуется запрашивать актуальные технические характеристики у поставщика.
