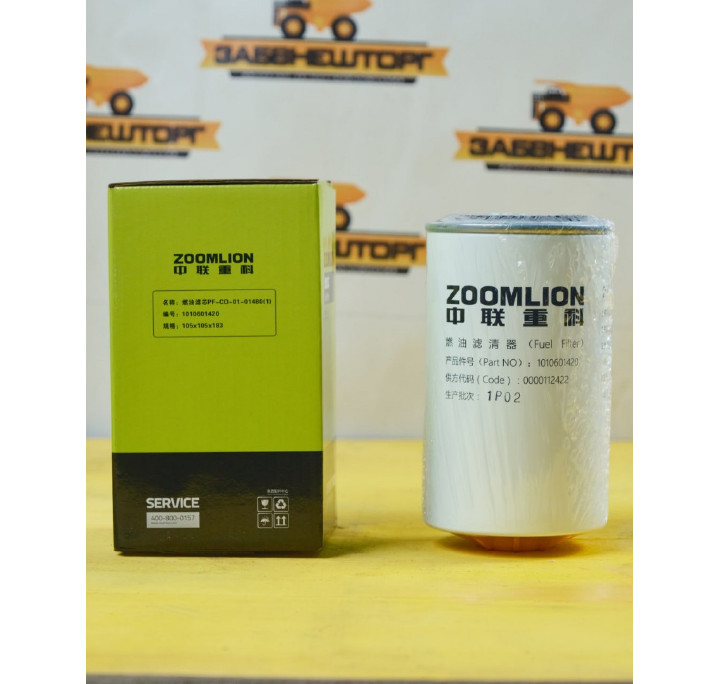

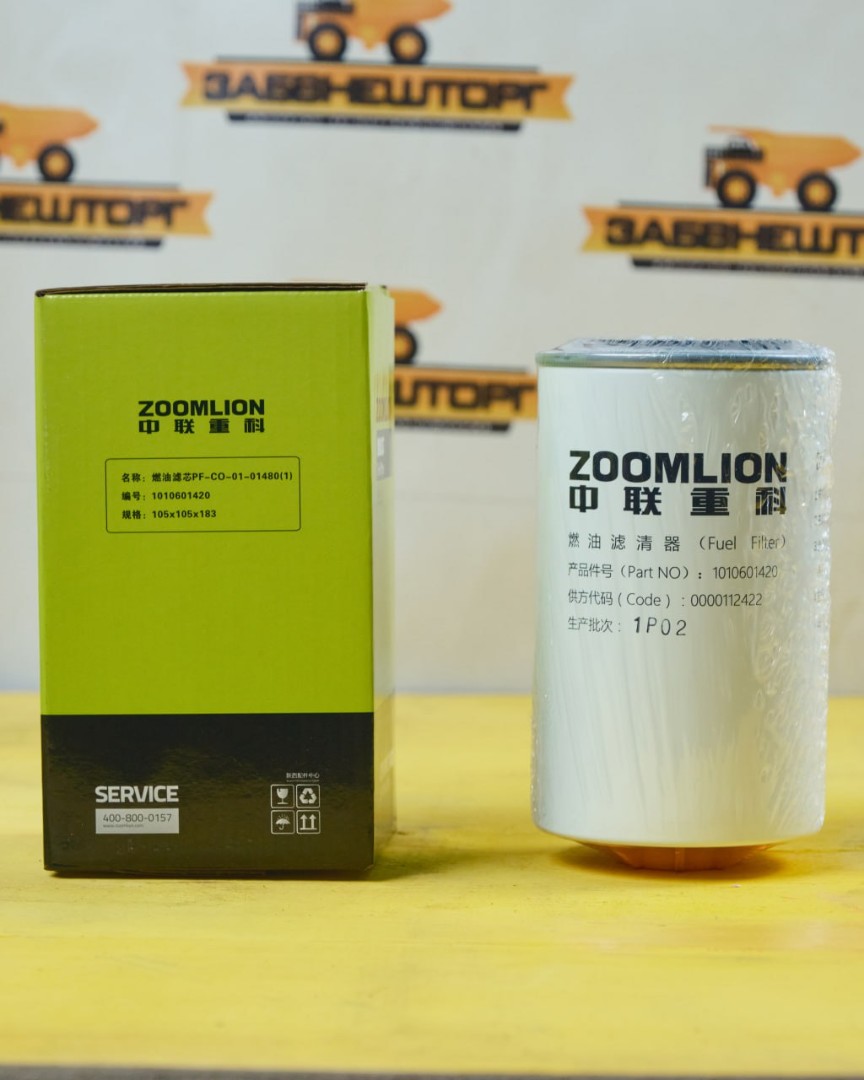

Фильтр-сепаратор, Cummins 6LTAA8.9-C325 (ZE370)

Фильтр-сепаратор топливный ZOOMLION
Артикул: 1000400150 / 1010601420

1. Описание

Фильтр-сепаратор топливный с артикулами 1000400150 и 1010601420 представляет собой сменный фильтрующий элемент, предназначенный для очистки дизельного топлива от механических загрязнений и воды в системе питания двигателя внутреннего сгорания строительной и дорожной спецтехники — экскаваторов, фронтальных погрузчиков, бульдозеров и другой техники ZOOMLION. Основное назначение фильтра — отделение воды и задержка механических частиц (продуктов износа, ржавчины, пыли) из топлива перед его подачей в топливный насос высокого давления и форсунки, что защищает прецизионные пары топливной аппаратуры от абразивного износа и коррозии. Согласно каталогам запчастей, фильтр применяется на экскаваторах ZOOMLION серии ZE370E (с двигателем Cummins 6LTAA8.9-C325), а также на моделях ZE215E и других. Артикул 1000400150 в каталогах обозначается как «Fuel Filter W/S» (топливный фильтр с водоотделителем), артикул 1010601420 — как «Фильтр топливный сепаратор». Оба артикула могут быть взаимозаменяемыми или обозначать разные исполнения (с колбой или без).
Рекомендации по применению: перед установкой необходимо проверить чистоту посадочного гнезда в корпусе фильтра и убедиться в отсутствии повреждений уплотнительных элементов. При замене фильтрующего элемента рекомендуется также проверить состояние уплотнительного кольца и при необходимости заменить его. После установки нового элемента необходимо убедиться в герметичности соединения, запустить двигатель и проверить отсутствие утечек топлива. Для фильтров-сепараторов с колбой рекомендуется ежедневно проверять и сливать отстой воды из колбы. Периодичность замены определяется регламентом технического обслуживания производителя техники: для ZOOMLION ZE370E рекомендуется замена каждые 500 часов работы или 6 месяцев.
Иная необходимая информация: фильтр поставляется как оригинальная деталь ZOOMLION, так и в качестве аналога. В каталогах встречаются следующие аналоги и номера замен: Fleetguard FS1242, FS1242B, P551864, P555001, 11NA-71041, 600-311-3610, 600-319-3610, 600-319-3620, SFC190510, ST28061C, SK39811, а также TX-3KM12 (производитель «Тексус»). Для точного подбора рекомендуется сверять артикул с оригинальным каталогом ZOOMLION для конкретной модели экскаватора.

2. Применяемость

Универсально для техники ZOOMLION и другой спецтехники, требующей топливный фильтр-сепаратор с посадочной резьбой 1"-14 UNS, наружным диаметром 94 мм и высотой 170–230 мм. Уточняйте совместимость по регламенту вашей модели.
XCMG — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить по регламенту производителя.
ZOOMLION — модель(и): ZE370E (с двигателем Cummins 6LTAA8.9-C325), ZE215E — узел/система: топливная система (фильтр-сепаратор) — примечание: подтверждено применение согласно каталогам запчастей ZOOMLION и тендерной документации.
ZOOMLION — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: артикулы 1000400150 и 1010601420 могут применяться на других моделях экскаваторов ZOOMLION; рекомендуется сверка по оригинальному каталогу.
SANY — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
SHANTUI — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
LIUGONG — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
LONKING — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
SDLG — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
LOVOL — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
SUNWARD — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
SOCMA — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
SHACMAN — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
JAC — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
Howo — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: применимость не подтверждена, уточнить.
Прочие бренды — модель(и): уточнить — узел/система: топливная система (фильтр-сепаратор) — примечание: универсально для техники, требующей топливный фильтр-сепаратор с аналогичными посадочными размерами, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип фильтра: топливный фильтр-сепаратор (oil-water separator), картриджный (сменный фильтрующий элемент), спин-он. Устанавливается в топливной системе, отделяет воду и задерживает механические частицы.
Материал фильтрующего элемента: комбинированный — металлическая сетка с бумажными слоями (фильтрующая бумага). Обеспечивает задержку механических частиц и отделение воды.
Тонкость фильтрации и пропускная способность: номинальная тонкость фильтрации — 25 мкм (по данным для аналогичных фильтров). Пропускная способность — уточнить по документации производителя.
Ключевые эксплуатационные свойства: обеспечивает отделение воды и очистку дизельного топлива от механических загрязнений; защищает топливный насос высокого давления и форсунки от абразивного износа и коррозии. Наличие дренажного отверстия для слива отстоя воды (для исполнения с колбой). Ресурс/интервал замены: 500 часов или 6 месяцев (по регламенту ZOOMLION ZE370E).
Посадочные размеры и параметры: наружный диаметр — 94 мм; внутренний диаметр (уплотнения) — 62–71 мм; высота — 170–230 мм (в зависимости от исполнения); резьба присоединения — 1"-14 UNS; резьба колбы — 1"1/4-10 UNF (для исполнения с колбой). Номинальное рабочее давление — уточнить (типовое для топливных фильтров — до 10 бар).
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: артикул 1010601420 в каталогах запчастей ZOOMLION обозначается как «Фильтр топливный сепаратор» и применяется на экскаваторах ZE215E, ZE370E. Артикул 1000400150 обозначается как «Fuel Filter W/S» (топливный фильтр с водоотделителем) и применяется на ZOOMLION ZE370E. Аналоги: Fleetguard FS1242, FS1242B, P551864, P555001, 11NA-71041, 600-311-3610, 600-319-3610, 600-319-3620, SFC190510, ST28061C, SK39811, TX-3KM12. Страна изготовитель — Китай (по данным одного из поставщиков).
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке. Рекомендуется запрашивать актуальные технические характеристики у поставщика.
