Гидравлический фильтр

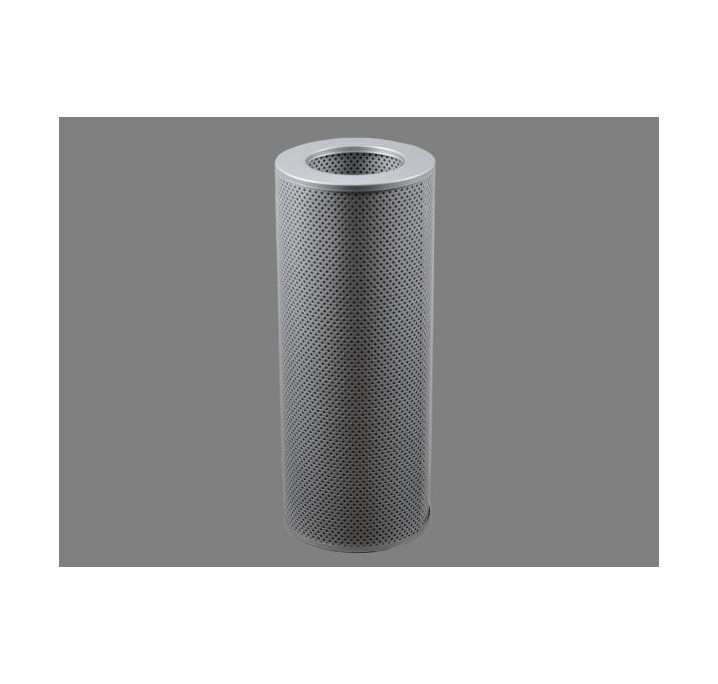

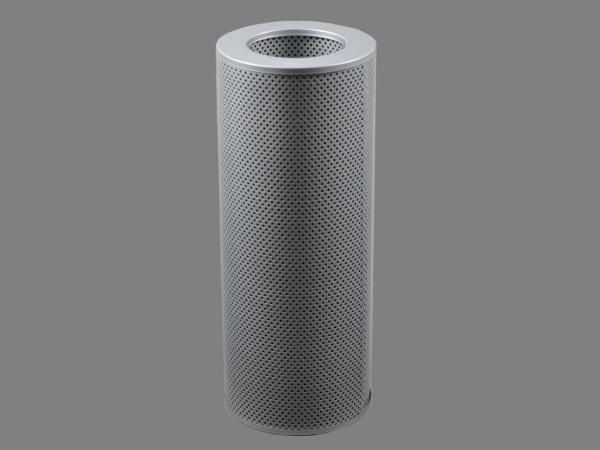

Гидравлический фильтр Doosan 2471-9051B / 2471-9051S / 2471-9051 (фильтр-элемент возвратной линии)
Артикул: 2471-9051B, 2471-9051S, 2471-9051

1. Описание

Гидравлический фильтр с артикулами 2471-9051B, 2471-9051S и 2471-9051 представляет собой сменный фильтрующий элемент (картридж) возвратной линии гидравлической системы, предназначенный для очистки рабочей жидкости, возвращающейся в гидравлический бак после прохождения через гидрораспределители, гидромоторы и гидроцилиндры. Фильтр задерживает продукты износа, металлическую стружку, пыль и другие механические загрязнения, защищая гидронасосы, гидромоторы, гидрораспределители и другие прецизионные узлы гидросистемы от абразивного износа. Применяется на экскаваторах, перегружателях и другой тяжёлой технике Doosan (Daewoo), а также на ряде моделей Komatsu, Hitachi, Volvo и других брендов. Артикулы 2471-9051B, 2471-9051S и 2471-9051 являются взаимозаменяемыми и обозначают одну и ту же позицию (или её модификации) в каталогах Doosan.
Рекомендации по применению: перед установкой необходимо проверить чистоту посадочного гнезда в корпусе фильтра и убедиться в отсутствии повреждений уплотнительных элементов. При замене фильтрующего элемента рекомендуется также проверить состояние корпуса и при необходимости очистить его от загрязнений. После установки нового элемента необходимо убедиться в герметичности соединения, запустить гидросистему и проверить отсутствие утечек рабочей жидкости и падения давления. Периодичность замены определяется регламентом технического обслуживания производителя техники: для Doosan официальный интервал замены полнопоточных фильтров составляет каждые 500 часов работы; для фильтров возвратной линии рекомендуется замена каждые 250 рабочих часов в обычных условиях и сокращение до 180 часов в условиях сильной запылённости.
Производитель — Doosan (Daewoo) / Komatsu. Фильтр также известен под номерами 2471-9051A, 474-00056, K9005929. Является аналогом фильтров Donaldson P762921, Fleetguard HF28910, Baldwin PT8478/PT8492/PT9379, Mann HD18354, Hifi SH60101, Sakura H5649, STAL ST30901, SF-Filter HY9340. Страна производства — Южная Корея (оригинал) / Китай (аналоги).

2. Применяемость

Doosan — экскаваторы SOLAR 290LC-V, SOLAR 290LL, SOLAR 300LC-V, SOLAR 300LC-7A, SOLAR 300LL, SOLAR 330LC-V, SOLAR 340LC-7, SOLAR 340LC-V, SOLAR 400LC-V, SOLAR 420LC-V, SOLAR 450LC-V, SOLAR 470LC-V, SOLAR 500LC-V — узел/система: гидравлическая система (фильтр возвратной линии) — оригинальный номер Doosan: 2471-9051B / 2471-9051S — примечание: подтверждено применение согласно каталогам запчастей и данным поставщиков.
Doosan — экскаваторы DX300LC, DX300LL, DX480LC, DX520LC — узел/система: гидравлическая система (фильтр возвратной линии) — оригинальный номер Doosan: 2471-9051 — примечание: подтверждено применение согласно каталогам запчастей.
Doosan — перегружатели MEGA 250-V, MEGA 250-V (S/N 3001~), MEGA 250-V (S/N 4001~), MEGA 250-V TIER-II, MEGA 300-V (S/N 3001~), MEGA 300-V (S/N 2001~), MEGA 400-V (S/N 3001~), MEGA 400-V (CHINA) — узел/система: гидравлическая система (фильтр возвратной линии) — оригинальный номер Doosan: 2471-9051B — примечание: подтверждено применение согласно каталогам запчастей.
Komatsu — экскаваторы (с двигателями, требующими фильтр 07063-01383) — узел/система: гидравлическая система (фильтр возвратной линии) — оригинальный номер Komatsu: 07063-01383 / 07063-51383 — примечание: фильтр 2471-9051B является взаимозаменяемым с фильтром Komatsu 07063-01383; подтверждено применение согласно данным поставщиков.
Komatsu — экскаваторы (с двигателями, требующими фильтр 208-60-61150 / 208-60-61180) — узел/система: гидравлическая система — оригинальный номер Komatsu: 208-60-61150 / 208-60-61180 — примечание: фильтр 2471-9051B является взаимозаменяемым с фильтром Komatsu 208-60-61150/208-60-61180; подтверждено применение согласно данным поставщиков.
Hitachi — экскаваторы (с двигателями, требующими фильтр 4287634 / 4333469 / 4630331) — узел/система: гидравлическая система — оригинальный номер Hitachi: 4287634 / 4333469 / 4630331 — примечание: фильтр 2471-9051B является взаимозаменяемым с фильтрами Hitachi 4287634/4333469/4630331; подтверждено применение согласно данным поставщиков.
Volvo — экскаваторы (с двигателями, требующими фильтр 14508017 / 091041-00840 / 91041-00840) — узел/система: гидравлическая система — оригинальный номер Volvo: 14508017 / 091041-00840 / 91041-00840 — примечание: фильтр 2471-9051B является взаимозаменяемым с фильтрами Volvo 14508017/091041-00840/91041-00840; подтверждено применение согласно данным поставщиков.
Прочие бренды — модель(и): уточнить — узел/система: гидравлическая система — примечание: универсально для техники с посадочными размерами: наружный диаметр 178 мм, внутренний диаметр 110 мм, высота 450 мм; уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип фильтра: гидравлический фильтр возвратной линии, картриджный (сменный фильтрующий элемент), врезной. Устанавливается в корпус фильтра гидравлической системы.
Материал фильтрующего элемента: целлюлоза (фильтровальная бумага) с металлической сеткой. Обеспечивает эффективную очистку гидравлической жидкости от механических частиц и продуктов износа.
Тонкость фильтрации и пропускная способность: степень фильтрации — 25 мкм. Максимальное давление — 10 бар. Пропускная способность — уточнить по документации производителя.
Ключевые эксплуатационные свойства: рабочая температура — от –25 °C до +120 °C. Обеспечивает защиту гидросистемы от загрязнений и поддержание минимального перепада давления в контуре. Ресурс/интервал замены определяется регламентом производителя техники (типовое значение — 500 часов; в условиях сильной запылённости — до 180 часов).
Посадочные размеры и параметры: наружный диаметр (D1) — 178 мм; внутренний диаметр (D2) — 110 мм; внутренний диаметр (D3) — 110 мм; высота (H1) — 450 мм. Вес — approximately 2,5–3,12 кг. Тип уплотнения — радиальное.
Комплектность: уточнить. Возможные варианты поставки: фильтр-элемент отдельно, с уплотнительным кольцом. Точная комплектация уточнить у поставщика.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: взаимозаменяемые артикулы: 2471-9051B, 2471-9051S, 2471-9051, 2471-9051A, 474-00056, K9005929. Аналоги: Donaldson P762921, Fleetguard HF28910, HF35369, Baldwin PT8478, PT8492, PT9379, Mann HD18354, Hifi SH60101, Sakura H5649, STAL ST30901, SF-Filter HY9340, Wix 57158, 57617, Hitachi 4287634, 4333469, 4630331, Volvo 14508017, 091041-00840, 91041-00840, Komatsu 07063-01383, 07063-51383, 208-60-61150, 208-60-61180, John Deere AT201793, Kobelco E396200. Производитель оригинала — Doosan (Daewoo) / Komatsu. Страна производства — Южная Корея (оригинал) / Китай (аналоги).
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
