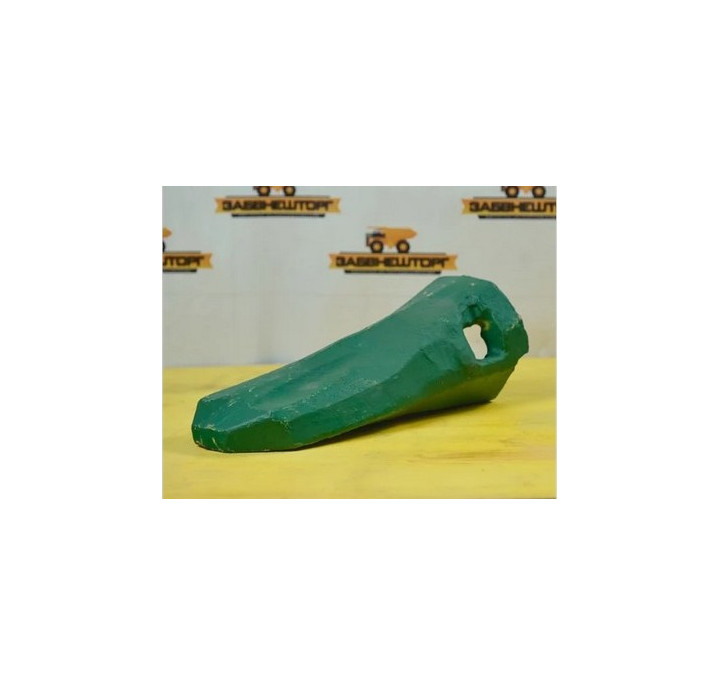

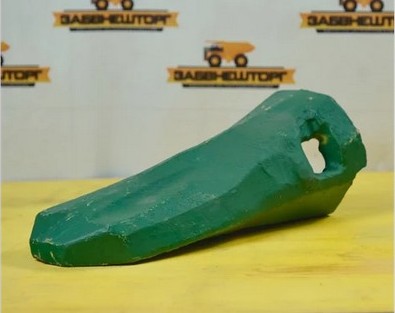

Коронка Ultralock U55H-1

Коронка ковша ESCO Ultralok U55H-1 (усиленная)
Артикул: U55H-1 (также U55H, 4183079)

1. Описание

Коронка ковша ESCO Ultralok U55H-1 относится к системе зубьев Ultralok® и представляет собой сменный режущий элемент усиленного типа (Heavy Duty) для оснащения рабочего оборудования тяжёлых экскаваторов и фронтальных погрузчиков. Деталь устанавливается на сварной адаптер 1852-U55 (тип 1) и предназначена для работы на скальных, мёрзлых, сильно уплотнённых и абразивных грунтах, а также в карьерных и горнодобывающих условиях. Коронка обеспечивает высокую проникающую способность и защиту кромки ковша от абразивного износа. Система Ultralok® отличается встроенным замком, который избавляет от необходимости заказа отдельных фиксаторов, а замена коронки производится с помощью простой монтировки без ударного воздействия. Профиль H (Heavy) обеспечивает увеличенный объём изнашиваемого металла и до 55% более длительный срок службы по сравнению с конкурирующими системами.
Рекомендации по применению: при установке необходимо проверить состояние адаптера 1852-U55 и убедиться в отсутствии износа посадочного места; износ адаптера может привести к люфту и потере коронки. Замена производится с использованием стандартной монтировки, без ударного воздействия, что повышает безопасность работ. Рекомендуется контролировать износ коронки и менять её своевременно, не допуская критического уменьшения длины зуба и деформации посадочного гнезда.
Производитель системы — ESCO (Weir ESCO). Коронка U55H-1 также поставляется под номерами U55H, 4183079, RF-U55H. Система Ultralok® включает полный спектр коронок и адаптеров для экскаваторов массой от 6 до 75 тонн и фронтальных погрузчиков класса 1,8–12 кубических ярдов. Страна производства — Китай (аналоги); оригинал — США.

2. Применяемость

XCMG — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов XCMG массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55) с толщиной режущей кромки 60–65 мм; уточняйте совместимость по регламенту вашей модели.
ZOOMLION — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов ZOOMLION массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
SANY — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов SANY массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
SHANTUI — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов SHANTUI массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
LIUGONG — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов LIUGONG массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
LONKING — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов LONKING массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
SDLG — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов SDLG массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
LOVOL — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов LOVOL массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
SUNWARD — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов SUNWARD массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
SOCMA — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов SOCMA массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
SHACMAN — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов SHACMAN массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
JAC — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов JAC массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
Howo — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов Howo массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
Hitachi — модель(и): ZX870, EX3600E-6 — узел/система: ковш (режущий элемент) — примечание: подтверждено применение согласно тендерной документации (запчасти для экскаваторов Hitachi ZX870, EX3600E-6).
Komatsu — модель(и): PC800, PC850 и аналогичные — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов Komatsu массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
Caterpillar — модель(и): 365, 374 и аналогичные — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов Caterpillar массой 40–60 тонн при использовании адаптера Ultralok U55 Typ 1 (1852-U55); уточняйте совместимость по регламенту вашей модели.
Volvo — модель(и): EC460BLC, EC480 и аналогичные — узел/система: ковш (режущий элемент) — примечание: подтверждено применение на ковшах Volvo EC460BLC с системой Ultralok U55H.
Прочие бренды — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов массой 40–60 тонн и погрузчиков класса 1,8–12 кубических ярдов при использовании адаптера Ultralok U55 Typ 1 (1852-U55) с толщиной режущей кромки 60–65 мм; уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: коронка ковша, тип — усиленная (Heavy Duty). Конструктивное исполнение — сменный наконечник зуба ковша со встроенным замком (система Ultralok®). Профиль H (Heavy) — усиленный, с увеличенным объёмом изнашиваемого металла.
Материал и термообработка: высокопрочная легированная сталь. Твёрдость — 48–52 HRC. Предел прочности на растяжение — ≥ 1400 Н/мм². Ударная вязкость — ≥ 20 Дж. Обеспечивает устойчивость к абразивному износу и ударным нагрузкам. Система Ultralok® обеспечивает до 55% более длительный срок службы по сравнению с конкурирующими системами.
Типоразмер: длина (A) — 413 мм; ширина режущей кромки (B) — 58 мм; толщина режущей кромки (C) — 22 мм; ширина по ушам (D) — 169 мм. Вес — примерно 24–25 кг.
Ключевые эксплуатационные свойства: предназначена для работы на скальных, мёрзлых и сильно уплотнённых грунтах, в карьерах и горнодобывающей промышленности. Обеспечивает максимальное проникновение и износостойкость в абразивных и высокоударных средах. Ресурс/интервал замены определяется условиями эксплуатации.
Крепёжные элементы: встроенный замок в коронке, не требующий отдельных фиксаторов. Замена производится с помощью монтировки без ударного воздействия. Адаптер — 1852-U55 (тип 1, Flushmount Straight/Spade). В комплект поставки коронки крепёж не входит.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: производитель системы — ESCO (Weir ESCO). Коронка U55H-1 также поставляется под номерами U55H, 4183079, RF-U55H. Адаптер — 1852-U55 (тип 1). Система Ultralok® включает полный спектр коронок и адаптеров для экскаваторов массой от 6 до 75 тонн и фронтальных погрузчиков класса 1,8–12 кубических ярдов. Профили системы: A (Abrasion), AP (Abrasion Penetration), C (Chisel), CP (Chisel Pick), F (Flare), H (Heavy), P (Pick), PX (Short Pick), S (Standard), T (Twin Pick). Страна производства — Китай (аналоги); оригинал — США.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
