Палец коронки рыхлителя

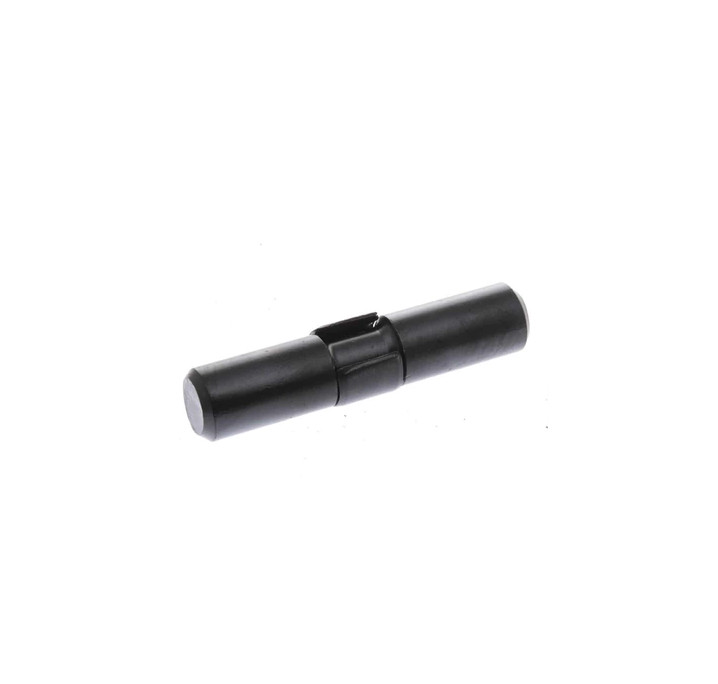

Палец коронки рыхлителя Komatsu 09244-02508
Артикул: 09244-02508

1. Описание

Палец коронки рыхлителя с артикулом 09244-02508 представляет собой стальной фиксирующий элемент (шплинт-палец), предназначенный для крепления сменных коронок к стойкам рыхлительного оборудования бульдозеров и к ковшам экскаваторов. Деталь относится к системе крепления рабочего оборудования (GET) и обеспечивает надёжную фиксацию коронки на адаптере, предотвращая её самопроизвольное отделение в процессе работы под высокими ударными и абразивными нагрузками. Применяется на тяжёлых гусеничных бульдозерах Komatsu серий D65, D85, D135, D155, D275, D355 и D455, а также на ряде моделей Shantui (SD16, SD22, SD23, SD32) и экскаваторах Komatsu серий PC200 – PC450. Палец устанавливается в боковое (side-lock) отверстие адаптера и фиксируется стопорным кольцом-фиксатором (retainer).
Рекомендации по применению: при замене коронки необходимо проверить состояние самого пальца и стопорного кольца; изношенный или деформированный палец не обеспечивает надёжной фиксации, что может привести к потере коронки. Установку следует производить с использованием стандартного бокового замка (side-lock), убедившись в полном входе пальца в посадочное отверстие до щелчка фиксатора. Рекомендуется контролировать состояние пальца при каждой замене коронки и менять его при обнаружении люфта или следов износа.
Производитель оригинала — Komatsu Limited. Палец также поставляется под номерами 175-78-21740, 175-78-21760, 175-79-11370, 154-78-14370, 154-78-14371, 09244-12508. Аналоги и производители: Guannan, NBSJ, YASSIAN, AU GET, Propel Parts, Kuhn. Страна производства аналогов — Китай. Материал — закалённая высокопрочная легированная сталь (40Cr). Вес — примерно 0,37–0,43 кг (по данным разных источников: 0,37 кг, 0,383 кг, 0,39 кг, 0,43 кг).

2. Применяемость

Komatsu — бульдозеры D65EX, D65WX, D65PX — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам AU Buckets, Propel Parts и данным поставщиков.
Komatsu — бульдозеры D85EX, D85MS, D85A — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам AU Buckets, NBSJ и данным поставщиков.
Komatsu — бульдозеры D135A-1 — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам Kuhn, AU Buckets.
Komatsu — бульдозеры D155A, D155AX — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам AU Buckets, Propel Parts, Kuhn, nsk.zapchastrf.ru.
Komatsu — бульдозеры D275A — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам AU Buckets, Propel Parts, nsk.zapchastrf.ru.
Komatsu — бульдозеры D355A, D375A — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам Propel Parts, nsk.zapchastrf.ru, elets.zao-sms.ru.
Komatsu — бульдозеры D455A — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно данным elets.zao-sms.ru.
Komatsu — экскаваторы PC200, PC220, PC300, PC350, PC360, PC400, PC450 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам Propel Parts, hespareparts.com, nbsj-get.com.
Shantui — бульдозеры SD16, SD22, SD23, SD32 — узел/система: рыхлитель (крепление коронки) — оригинальный номер: 09244-02508 / 175-78-21740 — примечание: подтверждено применение согласно данным svoefermerstvo.ru, dvs28.ru, truckmarket.kz.
Прочие бренды — модель(и): уточнить — узел/система: крепление коронки — примечание: универсально для техники с боковым пальцевым креплением (side-lock) и стопорным кольцом 175-78-21740, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: палец фиксирующий (side pin, lock pin) для крепления сменных коронок рыхлителя и ковша. Конструктивное исполнение — цилиндрический палец с боковым замком (side-lock), устанавливается в посадочное отверстие адаптера и фиксируется стопорным кольцом.
Материал и термообработка: закалённая высокопрочная легированная сталь (40Cr). Термообработка — закалка и отпуск. Обеспечивает высокую прочность на сдвиг и устойчивость к ударным нагрузкам при работе в тяжёлых условиях.
Типоразмер: длина — 110 мм (по данным AU Buckets); диаметр — 25 мм (по данным AU Buckets). Альтернативные размеры: 25×109 мм (по данным traktorodetal-group.ru), 24,7×119 мм (по данным everychina.com). Вес — примерно 0,37–0,43 кг (0,37 кг, 0,383 кг, 0,39 кг, 0,43 кг по данным разных источников). Посадочное место — под стопорное кольцо (retainer) 175-78-21740.
Ключевые эксплуатационные свойства: предназначен для фиксации коронок рыхлителя и ковша в условиях высоких ударных и абразивных нагрузок. Обеспечивает надёжное удержание коронки на адаптере, предотвращая её потерю в процессе работы. Установка и снятие производятся с использованием стандартного бокового замка. Ресурс/интервал замены определяется условиями эксплуатации и состоянием пальца.
Крепёжные элементы: стопорное кольцо-фиксатор (retainer) 175-78-21740 — 1 шт., обеспечивает фиксацию пальца в посадочном отверстии. В комплект поставки пальца стопорное кольцо не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 09244-02508. Альтернативные номера и аналоги: 175-78-21740, 175-78-21760, 175-78-21730, 175-78-21750, 175-79-11370, 09244-12508, 154-78-14370, 154-78-14371, 09244-02508W, 924402508. Производитель оригинала — Komatsu Limited. Производители аналогов — Guannan, NBSJ, YASSIAN, AU GET, Propel Parts, Kuhn. Страна производства — Япония (оригинал); Китай (аналоги). Применяется для фиксации коронок: 195-78-21331, 195-78-29140, 141-78-11253, 175-78-31230 и других.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
