Палец коронки рыхлителя

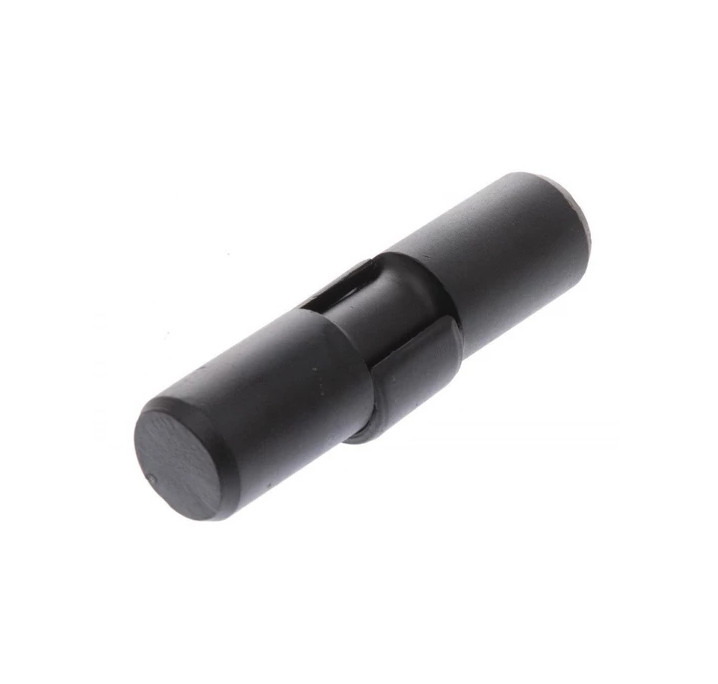

Палец коронки рыхлителя Komatsu 09244-02496
Артикул: 09244-02496

1. Описание

Палец коронки рыхлителя с артикулом 09244-02496 (также известный как 092-44-02496) представляет собой стальной фиксирующий элемент (шплинт-палец), предназначенный для крепления сменных коронок к стойкам рыхлительного оборудования бульдозеров и к ковшам экскаваторов. Деталь относится к системе крепления рабочего оборудования (GET) и обеспечивает надёжную фиксацию коронки на адаптере, предотвращая её самопроизвольное отделение в процессе работы под высокими ударными и абразивными нагрузками. Палец устанавливается в боковое (side-lock) отверстие адаптера и фиксируется стопорным кольцом-фиксатором (retainer). Применяется на экскаваторах Komatsu серий PC100 – PC300, бульдозерах D40 – D65, а также на технике Shantui (SD16, SD22, SD32).
Рекомендации по применению: при замене коронки необходимо проверить состояние самого пальца и стопорного кольца; изношенный или деформированный палец не обеспечивает надёжной фиксации, что может привести к потере коронки. Установку следует производить с использованием стандартного бокового замка (side-lock), убедившись в полном входе пальца в посадочное отверстие до щелчка фиксатора. Рекомендуется контролировать состояние пальца при каждой замене коронки и менять его при обнаружении люфта или следов износа.
Производитель оригинала — Komatsu Limited. Палец также поставляется под номерами 09244-02496, 0924402496, 092-44-02496. Альтернативные номера и аналоги: 775-HL-200PS, 4S00277, 4364125, LPKO402496. Производители аналогов — Aili, Guannan, Blumaq (ST), AM, YCT, KNL, CHINA. Страна производства — Япония (оригинал); Китай (аналоги). Вес — примерно 0,33–0,5 кг (по данным разных источников: 0,318 кг, 0,33 кг, 0,334 кг, 0,34 кг, 0,35 кг, 0,36 кг, 0,37 кг, 0,5 кг).

2. Применяемость

Komatsu — экскаваторы PC100, PC120, PC130, PC138, PC138US — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02496 — примечание: подтверждено применение согласно каталогам Leiparts, Romac Parts и данным поставщиков.
Komatsu — экскаваторы PC160, PC160LC, PC200, PC200LC, PC210, PC210LC, PC220, PC220LC, PC228, PC228US — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02496 — примечание: подтверждено применение согласно каталогам Romac Parts, Leiparts, zapchasti-spectekhnika.ru и данным поставщиков.
Komatsu — экскаваторы PC300, PC300LC — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02496 — примечание: подтверждено применение согласно каталогам Romac Parts, Leiparts и данным поставщиков.
Komatsu — бульдозеры D40, D53 — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02496 — примечание: подтверждено применение согласно данным Made-in-China.
Komatsu — бульдозеры D65 — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02496 — примечание: подтверждено применение согласно каталогам Trasteel Wear Parts.
Shantui — бульдозеры SD16, SD22, SD32 — узел/система: рыхлитель (крепление коронки) — оригинальный номер: 09244-02496 / 110х25 — примечание: подтверждено применение согласно данным PromPortal.Su, isd-parts.ru, AsiaZIP.
Komatsu — фронтальный погрузчик WA320-5 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02496 — примечание: подтверждено применение согласно данным joseporfirio.pa.gov.br.
Прочие бренды — модель(и): уточнить — узел/система: крепление коронки — примечание: универсально для техники с боковым пальцевым креплением (side-lock) и стопорным кольцом, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: палец фиксирующий (side pin, lock pin) для крепления сменных коронок рыхлителя и ковша. Конструктивное исполнение — цилиндрический палец с боковым замком (side-lock), устанавливается в посадочное отверстие адаптера и фиксируется стопорным кольцом .
Материал и термообработка: закалённая высокопрочная легированная сталь. Термообработка — закалка и отпуск. Обеспечивает высокую прочность на сдвиг и устойчивость к ударным нагрузкам при работе в тяжёлых условиях.
Типоразмер: диаметр — 24,7 мм; длина — 100 мм. Альтернативные размеры: 25×100 мм, 25×110 мм, 20×100 мм. Вес — примерно 0,33–0,5 кг (0,318 кг, 0,33 кг, 0,334 кг, 0,34 кг, 0,35 кг, 0,36 кг, 0,37 кг, 0,5 кг по данным разных источников). Посадочное место — под стопорное кольцо.
Ключевые эксплуатационные свойства: предназначен для фиксации коронок рыхлителя и ковша в условиях высоких ударных и абразивных нагрузок. Обеспечивает надёжное удержание коронки на адаптере, предотвращая её потерю в процессе работы. Установка и снятие производятся с использованием стандартного бокового замка. Ресурс/интервал замены определяется условиями эксплуатации и состоянием пальца.
Крепёжные элементы: стопорное кольцо-фиксатор — 1 шт., обеспечивает фиксацию пальца в посадочном отверстии. В комплект поставки пальца стопорное кольцо не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 09244-02496. Альтернативные номера и аналоги: 0924402496, 092-44-02496, 775-HL-200PS, 4S00277, 4364125, LPKO402496, Y402B200N28D. Производитель оригинала — Komatsu Limited. Производители аналогов — Aili, Guannan, Blumaq (ST), AM, YCT, KNL, CHINA. Страна производства — Япония (оригинал); Китай (аналоги). Применяется для фиксации коронок: 205-70-19570, 205-70-19570RC, 205-70-68141 и других. Соответствует ISO 9001.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
