Палец коронки рыхлителя

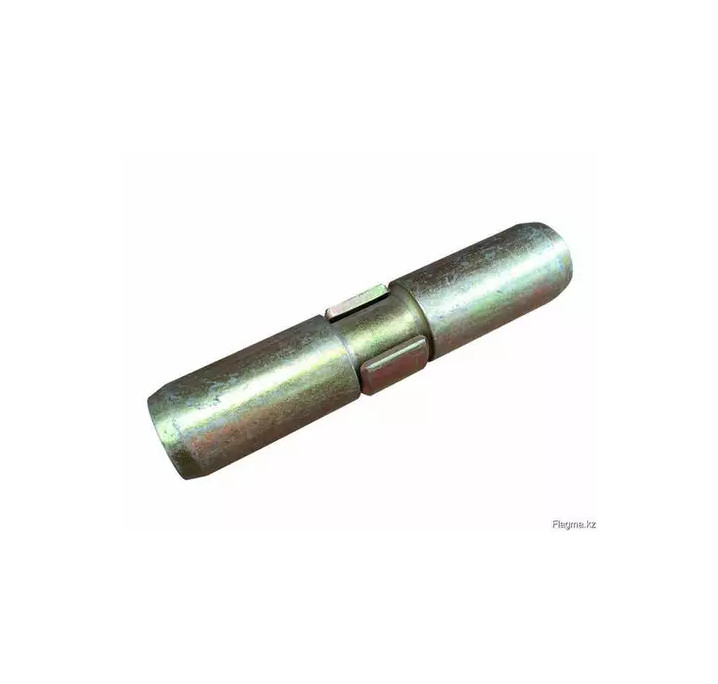

Палец коронки рыхлителя Komatsu 09244-03036
Артикул: 09244-03036

1. Описание

Палец коронки 09244-03036 представляет собой стальной фиксирующий элемент (шплинт-палец), предназначенный для крепления сменных коронок к стойкам рыхлительного оборудования бульдозеров и к ковшам экскаваторов. Деталь относится к системе крепления рабочего оборудования (GET) и обеспечивает надежную фиксацию коронки на адаптере, предотвращая ее самопроизвольное отделение в процессе работы под высокими ударными и абразивными нагрузками. Палец устанавливается в боковое (side-lock) отверстие адаптера и фиксируется стопорным кольцом-фиксатором. Применяется на экскаваторах Komatsu серии PC400 и PC450, а также на бульдозерах Komatsu серий D375, D455 и D475.
Рекомендации по применению: при замене коронки необходимо проверить состояние самого пальца и стопорного кольца; изношенный или деформированный палец не обеспечивает надежной фиксации, что может привести к потере коронки. Установку следует производить с использованием стандартного бокового замка (side-lock), убедившись в полном входе пальца в посадочное отверстие до щелчка фиксатора. Рекомендуется контролировать состояние пальца при каждой замене коронки и менять его при обнаружении люфта или следов износа.
Производитель оригинала — Komatsu Limited. Палец также поставляется под номерами 426-847-1130, 198-79-11320, 092-44-03036. Аналоги и производители: AM, RNS HZT, AT, Aili, OFM, Zevs, Blumaq, Lonmadi Parts, HPAD, ETP, NBYG. Страна производства аналогов — Китай. Вес — примерно 0,45–0,82 кг (по данным разных источников: 0,45 кг, 0,75 кг, 0,76 кг, 0,78 кг, 0,8 кг, 0,82 кг).

2. Применяемость

Komatsu — экскаваторы PC400-1, PC400-3, PC400-5, PC400-6, PC400-7, PC400-8, PC400LC-3, PC400LC-5, PC400LC-6, PC400LC-7, PC400LC-8, PC410-5, PC410LC-5, PC450-6, PC450-7, PC450-8 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-03036 — примечание: подтверждено применение согласно каталогам Intertrek, Romac Parts, Leiparts, Satu.kz и данным поставщиков; коронка 208-70-14152.
Komatsu — бульдозеры D375A-2, D375A-3, D375A-5, D375A-5E0, D375A-6, D375A-8 — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-03036 — примечание: подтверждено применение согласно каталогам ConEquip, NBSJ, NBYassian.
Komatsu — бульдозеры D455A, D475A-2, D475A-3, D475A-5E0 — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-03036 — примечание: подтверждено применение согласно каталогам Made-in-China, ConEquip; коронка 198-78-21340.
Прочие бренды — модель(и): уточнить — узел/система: крепление коронки — примечание: универсально для техники с боковым пальцевым креплением (side-lock) и стопорным кольцом, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: палец фиксирующий (side pin, lock pin) для крепления сменных коронок рыхлителя и ковша. Конструктивное исполнение — цилиндрический палец с боковым замком (side-lock), устанавливается в посадочное отверстие адаптера и фиксируется стопорным кольцом (spring clip pin).
Материал и термообработка: закаленная высокопрочная легированная сталь (40Cr). Термообработка — закалка и отпуск. Твердость — HRC 38–42. Обеспечивает высокую прочность на сдвиг и устойчивость к ударным нагрузкам при работе в тяжелых условиях.
Типоразмер: диаметр — 29,7–30 мм; длина — 145–152 мм. Альтернативные размеры: 30×146 мм, 30×148 мм, 30×152 мм. Вес — примерно 0,45–0,82 кг. Посадочное место — под стопорное кольцо (retainer).
Ключевые эксплуатационные свойства: предназначен для фиксации коронок рыхлителя и ковша в условиях высоких ударных и абразивных нагрузок. Обеспечивает надежное удержание коронки на адаптере, предотвращая ее потерю в процессе работы. Установка и снятие производятся с использованием стандартного бокового замка. Ресурс/интервал замены определяется условиями эксплуатации и состоянием пальца.
Крепежные элементы: стопорное кольцо-фиксатор (retainer, spring clip) — 1 шт., обеспечивает фиксацию пальца в посадочном отверстии. В комплект поставки пальца стопорное кольцо не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 09244-03036. Альтернативные номера и аналоги: 426-847-1130, 198-79-11320, 092-44-03036, 775-HL-400PS, LPKO403036, BTPS30145, 0924403036ST. Производитель оригинала — Komatsu Limited. Производители аналогов — AM, RNS HZT, AT, Aili, OFM, Zevs, Blumaq, Lonmadi Parts, HPAD, ETP, NBYG. Страна производства — Япония (оригинал); Китай (аналоги). Применяется для фиксации коронок: 208-70-14152, 208-70-14152RC, 198-78-21340 и других.
Примечание: приведенные данные являются типовыми значениями и не являются жесткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
