Палец коронки рыхлителя

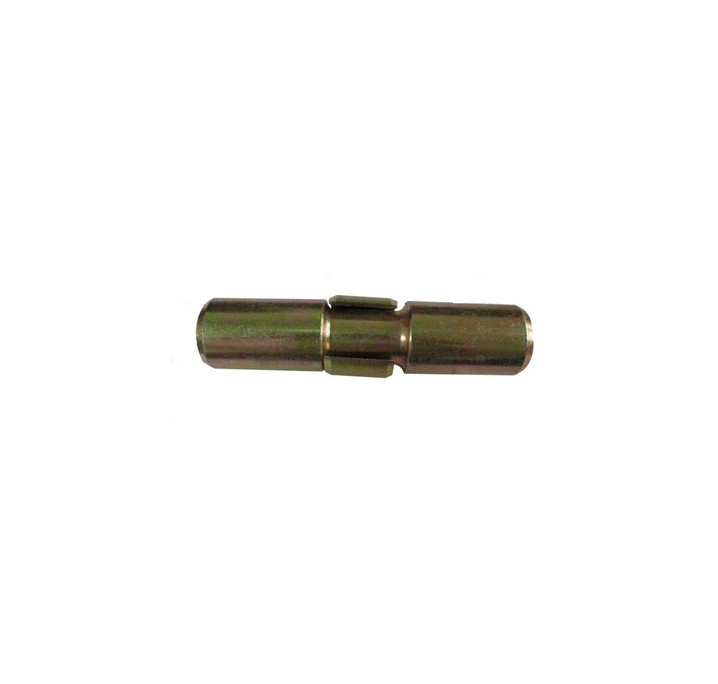

Палец коронки рыхлителя Komatsu 209-70-54240
Артикул: 209-70-54240

1. Описание

Палец коронки рыхлителя 209-70-54240 представляет собой стальной фиксирующий элемент (шплинт-палец), предназначенный для крепления сменных коронок к ковшам экскаваторов и к стойкам рыхлительного оборудования бульдозеров. Деталь относится к системе крепления рабочего оборудования (GET) и обеспечивает надёжную фиксацию коронки на адаптере, предотвращая её самопроизвольное отделение в процессе работы под высокими ударными и абразивными нагрузками. Палец устанавливается в боковое (side-lock) отверстие адаптера и фиксируется стопорным кольцом-фиксатором. Применяется на экскаваторах Komatsu серий PC600, PC650, PC750, PC800, PC850, а также на технике других брендов, использующих аналогичную систему крепления.
Рекомендации по применению: при замене коронки необходимо проверить состояние самого пальца и стопорного кольца; изношенный или деформированный палец не обеспечивает надёжной фиксации, что может привести к потере коронки. Установку следует производить с использованием стандартного бокового замка (side-lock), убедившись в полном входе пальца в посадочное отверстие до щелчка фиксатора. Рекомендуется контролировать состояние пальца при каждой замене коронки и менять его при обнаружении люфта или следов износа.
Производитель оригинала — Komatsu Limited. Палец также поставляется под номерами 2097054240, HL209-70-54240P. Аналоги и производители: AILI, AM, ETP, ITR, Blumaq, OFM, NBSJ, ASP, LF, Kuhn. Страна производства аналогов — Китай. Вес — примерно 1,2–1,6 кг (по данным разных источников: 1,218 кг, 1,35 кг, 1,4 кг, 1,6 кг).

2. Применяемость

Komatsu — экскаваторы PC600-6, PC600-6A, PC600-7, PC600-8, PC600LC-6, PC600LC-6A, PC600LC-7, PC650-3, PC650-5, PC650-6, PC650-7, PC650LC-6, PC650LC-7, PC650SE, PC710, PC750, PC800, PC850 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 209-70-54240 — примечание: подтверждено применение согласно каталогам ASP, Kuhn, Made-in-China, B2B-Center; коронка 209-70-54210.
Komatsu — экскаватор PC750 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 209-70-54240 — примечание: подтверждено применение согласно каталогам tdgrupp.ru, Intertrek, Del force.
Caterpillar — экскаватор CAT 365 — узел/система: ковш (крепление коронки) — оригинальный номер: 209-70-54240 — примечание: подтверждено применение согласно тендерной документации B2B-Center (палец 20970-54240 для экскаватора CAT365).
Прочие бренды — модель(и): уточнить — узел/система: крепление коронки — примечание: универсально для техники с боковым пальцевым креплением (side-lock) и стопорным кольцом, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: палец фиксирующий (side pin, lock pin) для крепления сменных коронок ковша и рыхлителя. Конструктивное исполнение — цилиндрический палец с боковым замком (side-lock), устанавливается в посадочное отверстие адаптера и фиксируется стопорным кольцом.
Материал и термообработка: закалённая высокопрочная легированная сталь (40Cr). Термообработка — закалка и отпуск. Твёрдость — HRC 38–42. Предел прочности на растяжение — ≥1450 Н/мм². Предел текучести — ≥1100 Н/мм². Ударная вязкость — ≥15 Дж (25 °C). Обеспечивает высокую прочность на сдвиг и устойчивость к ударным нагрузкам при работе в тяжёлых условиях.
Типоразмер: диаметр — 35,7–35,8 мм; длина — 163–175 мм. Встречающиеся размеры: 35,7×163 мм, 35,8×175 мм, 35.8X175. Вес — примерно 1,2–1,6 кг. Посадочное место — под стопорное кольцо.
Ключевые эксплуатационные свойства: предназначен для фиксации коронок ковша и рыхлителя в условиях высоких ударных и абразивных нагрузок. Обеспечивает надёжное удержание коронки на адаптере, предотвращая её потерю в процессе работы. Установка и снятие производятся с использованием стандартного бокового замка. Ресурс/интервал замены определяется условиями эксплуатации и состоянием пальца.
Крепёжные элементы: стопорное кольцо-фиксатор (retainer, spring clip) — 1 шт., обеспечивает фиксацию пальца в посадочном отверстии. В комплект поставки пальца стопорное кольцо не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 209-70-54240. Альтернативные номера и аналоги: 2097054240, HL209-70-54240P, 209-70-54240E. Производитель оригинала — Komatsu Limited. Производители аналогов — AILI, AM, ETP, ITR, Blumaq, OFM, NBSJ, ASP, LF, Kuhn, Beneparts. Страна производства — Япония (оригинал); Китай (аналоги). Применяется для фиксации коронок: 209-70-54210, 209-70-54210RC и других.
Примечание. Приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
