Коронка ковша скальная

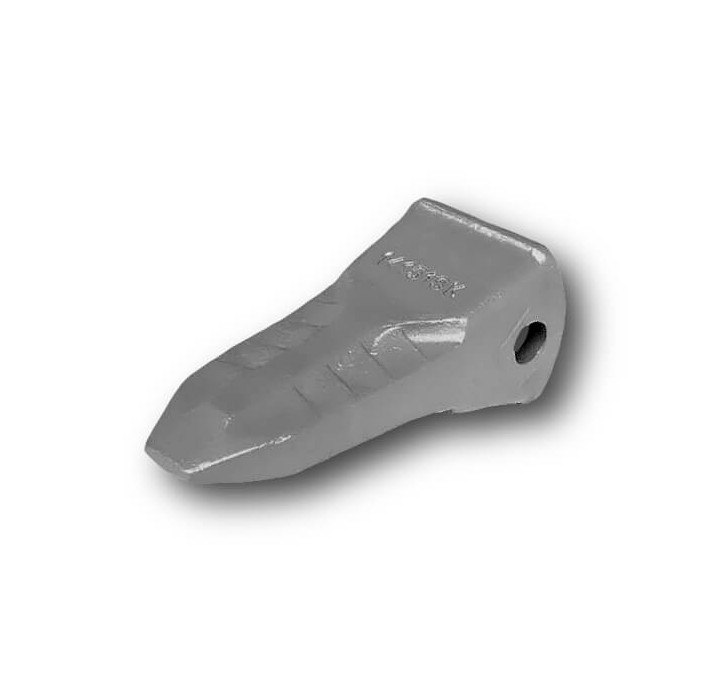

Коронка ковша скальная Komatsu 209-70-54210RC
Артикул: 209-70-54210RC

1. Описание

Коронка ковша скальная 209-70-54210RC (тип Rock Chisel) представляет собой сменный режущий элемент, предназначенный для оснащения рабочего оборудования тяжёлых гусеничных экскаваторов Komatsu серий PC600, PC650, PC750, PC800 и PC850. Деталь относится к системе крепления ковша (GET) и устанавливается на сварной адаптер 209-70-74140, 209-70-74141 или 209-70-74151 с помощью горизонтального пальца 209-70-54240. Коронка предназначена для работы на скальных, мёрзлых, сильно уплотнённых и абразивных грунтах, а также в карьерных и горнодобывающих условиях, обеспечивая высокую проникающую способность и защиту кромки ковша от абразивного износа. Профиль RC отличается плоской заточенной вершиной, которая концентрирует усилие копания и обеспечивает самозатачивание в процессе эксплуатации.
Рекомендации по применению: при установке необходимо проверить состояние адаптера 209-70-74140/74141/74151 и пальца 209-70-54240; износ посадочного места адаптера может привести к люфту и потере коронки. Замена производится с использованием стандартного пальцевого крепления (горизонтальный палец со стопором), что позволяет быстро заменить изношенную коронку без доработки посадочных мест. Коронка отвечает за передачу веса машины на грунт и облегчает проникновение ковша в породу — чем меньше усилий требуется на это, тем дольше могут работать гидроцилиндры экскаватора. Рекомендуется контролировать износ коронки и менять её своевременно, не допуская критического уменьшения длины зуба.
Производитель оригинала — Komatsu Limited (Япония). Артикул 209-70-54210RC является скальной модификацией стандартной коронки 209-70-54210. Аналоги и производители: ITR (Италия), NOVA, GETLF, RAPTOR, BLUMAQ, AM, AT, ETP, OFM, NBSJ, Hubei Plus (GETPLUS), Aili, Jiangxi Xinhang Precision Casting Co. Ltd., Jway, Beneparts. Страна производства аналогов — Китай, Италия. Соответствует OEM-стандартам.

2. Применяемость

Komatsu — экскаваторы PC600-6, PC600-7, PC600-8, PC600LC-6, PC600LC-7, PC600LC-8 — узел/система: ковш (режущий элемент) — оригинальный номер Komatsu: 209-70-54210RC — примечание: подтверждено применение согласно каталогам specresurs96.ru, mts124.ru, t-drom.ru. Адаптер 209-70-74140/74141/74151, палец 209-70-54240.
Komatsu — экскаваторы PC650-5, PC650-6, PC650-7, PC650-8, PC650LC-3 — узел/система: ковш (режущий элемент) — оригинальный номер Komatsu: 209-70-54210RC — примечание: подтверждено применение согласно каталогам specresurs96.ru, t-drom.ru, hubeiplus.com. Толщина посадочной части адаптера — 81 мм.
Komatsu — экскаваторы PC750-6, PC750-7, PC750-8, PC750LC-7 — узел/система: ковш (режущий элемент) — оригинальный номер Komatsu: 209-70-54210RC — примечание: подтверждено применение согласно каталогам specresurs96.ru, spezmashural.regtorg.ru, wex-detail.ru.
Komatsu — экскаваторы PC800-6, PC800-7, PC800-8, PC800SE-8 — узел/система: ковш (режущий элемент) — оригинальный номер Komatsu: 209-70-54210RC — примечание: подтверждено применение согласно каталогам specresurs96.ru, t-drom.ru. Объём ковша — 3,5 м³.
Komatsu — экскаваторы PC850-8, PC850SE-8 — узел/система: ковш (режущий элемент) — оригинальный номер Komatsu: 209-70-54210RC — примечание: подтверждено применение согласно каталогам specresurs96.ru, t-drom.ru, hubeiplus.com.
Komatsu — экскаваторы PC600, PC650, PC700, PC800 (карьерные и горнодобывающие) — узел/система: ковш (режущий элемент) — оригинальный номер Komatsu: 209-70-54210RC — примечание: подтверждено применение согласно данным Aili, NBSJ, Jway, Machineryline; класс 60–85 тонн.
Caterpillar — экскаватор CAT 365 — узел/система: ковш (режущий элемент) — оригинальный номер Komatsu: 209-70-54210RC — примечание: подтверждено применение согласно тендерной документации B2B-Center (коронка скальная 209-70-54210RC для экскаватора CAT365).
Прочие бренды — модель(и): уточнить — узел/система: ковш (режущий элемент) — примечание: универсально для экскаваторов, использующих систему крепления с адаптером 209-70-74140/74141/74151 и пальцем 209-70-54240 (горизонтальный палец, толщина посадочной части адаптера 81 мм), уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: коронка ковша, тип — скальная (Rock Chisel, RC). Конструктивное исполнение — сменный наконечник зуба ковша с горизонтальным пальцевым креплением. Профиль RC — центральный зуб с плоской заточенной вершиной для максимальной проникающей способности.
Материал и термообработка: высокопрочная износостойкая легированная сталь. Для некоторых аналогов (Aili, Jway) — кованая сталь. Твёрдость — HRC 46–52 (NBSJ), HRC 48–51 (Aili, Jway), HRC 50–54 (Machineryline); также встречается HRC 48–53. Ударная вязкость — ≥13 Дж (Aili), ≥18 Дж (Jway). Предел прочности на растяжение — ≥1372 Н/мм² (Aili). Относительное удлинение — ≥1,5%. Термообработка — закалка и отпуск. Обеспечивает устойчивость к абразивному износу и ударным нагрузкам, самозатачивание профиля в процессе эксплуатации.
Типоразмер: устанавливается на адаптер 209-70-74140 / 209-70-74141 / 209-70-74151 с помощью пальца 209-70-54240 (175×Φ35.8). Типовые габаритные размеры (по данным Service Suport, ITR): A — 440 мм; B — 70 мм; C — 185 мм; D — 180 мм. Вес — примерно 28,5–32 кг (по данным разных источников: 28,5 кг — Aili, 29,8 кг — Beneparts, 30 кг — NBWF, GETPLUS, mts124.ru, 30,4 кг — Service Suport, 31 кг — NOVA, t-drom.ru, 31,2 кг — Aili, spezmashural.regtorg.ru, 32 кг — Jway). Толщина посадочной части адаптера — 81 мм.
Ключевые эксплуатационные свойства: предназначена для работы на скальных, мёрзлых и сильно уплотнённых грунтах, в карьерах и горнодобывающей промышленности. Обеспечивает максимальное проникновение и износостойкость в абразивных и высокоударных средах. Агрессивный самозатачивающийся профиль концентрирует усилие копания. Ресурс/интервал замены определяется условиями эксплуатации и регламентом производителя техники.
Крепёжные элементы: палец фиксации — 209-70-54240 (175×Φ35.8) — 1 шт., обеспечивает установку и снятие. Адаптер — 209-70-74140 (для центральной части), 209-70-74141, 209-70-74151. В комплект поставки коронки крепёж не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 209-70-54210RC. Базовый номер системы Komatsu — 209-70-54210. Альтернативные номера и аналоги: RF-2097054210RC, 2097054210RC, 209-70-54210-US, 209-70-54210HX (ITR), 209-70-54210TL (Tiger Long, удлинённый узкий носок). Производитель оригинала — Komatsu Limited. Производители аналогов — ITR (Италия), NOVA, GETLF, RAPTOR, BLUMAQ (ST), AM, AT, ETP, OFM, NBSJ, Hubei Plus (GETPLUS), Aili, Jiangxi Xinhang Precision Casting Co. Ltd., Jway, Beneparts. Система крепления — горизонтальный палец (Side Pin) с толщиной посадочной части адаптера 81 мм. Страна производства — Япония (оригинал); Китай, Италия (аналоги).
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
