Палец коронки рыхлителя

Палец коронки рыхлителя Komatsu 09244-02516
Артикул: 09244-02516

1. Описание

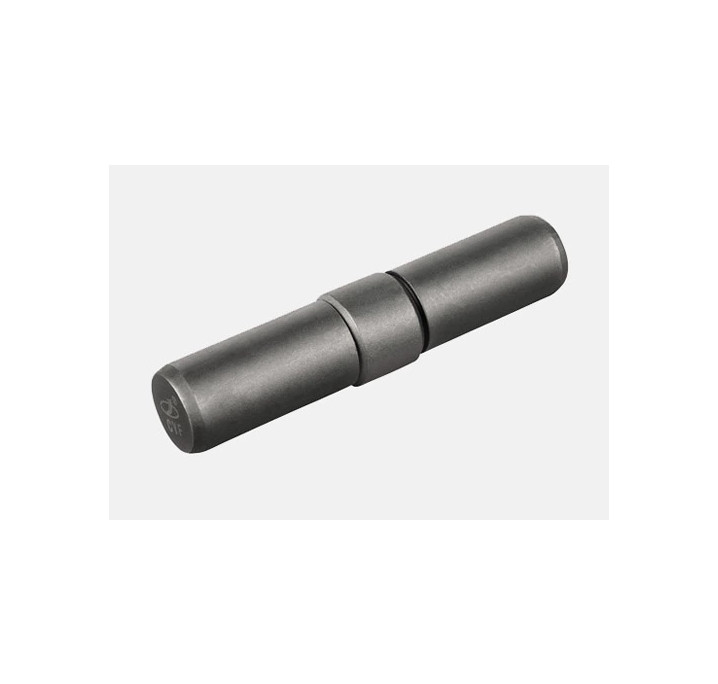

Палец коронки рыхлителя с артикулом 09244-02516 (также известный как 092-44-02516) представляет собой стальной фиксирующий элемент (шплинт-палец) с пружинным стопорным кольцом, предназначенный для крепления сменных коронок к ковшам экскаваторов и стойкам рыхлительного оборудования бульдозеров. Деталь относится к системе крепления рабочего оборудования (GET) и обеспечивает надёжную фиксацию коронки на адаптере, предотвращая её самопроизвольное отделение в процессе работы под высокими ударными и абразивными нагрузками. Палец устанавливается в боковое (side-lock) отверстие адаптера и фиксируется пружинным стопорным кольцом (spring clip pin).
Данный палец применяется на экскаваторах Komatsu серий PC200 – PC380, бульдозерах D155, D355, D475A, а также на технике Shantui (SD16, SD22, SD23, SD32). Он используется для крепления коронок ковша (например, 207-70-14142, 423-847-1140) и коронок рыхлителя (например, 195-78-21331, 141-78-11253, 175-78-31230).
Рекомендации по применению: при замене коронки необходимо проверить состояние самого пальца и пружинного стопорного кольца; изношенный или деформированный палец не обеспечивает надёжной фиксации, что может привести к потере коронки. Установку следует производить с использованием стандартного бокового замка (side-lock), убедившись в полном входе пальца в посадочное отверстие до щелчка фиксатора. Рекомендуется контролировать состояние пальца при каждой замене коронки и менять его при обнаружении люфта или следов износа.
Производитель оригинала — Komatsu Limited. Палец также поставляется под номерами 0924402516, 175-78-21810, 1757821810, 775HL300PS, 4380344, E491, KM222. Аналоги и производители: ITR, HPAD, GETPLUS, NBSJ, Hubei Plus, Aili, Jway, OFM, AM, ETP, Blumaq, Kuhn, Propel Parts. Страна производства аналогов — Китай. Вес — примерно 0,12–0,5 кг (по данным разных источников: 0,12 кг, 0,26 кг, 0,35 кг, 0,42 кг, 0,43 кг, 0,44 кг, 0,45 кг, 0,48 кг, 0,5 кг).

2. Применяемость

Komatsu — экскаваторы PC200, PC220, PC230, PC240, PC250, PC270, PC300, PC300HD, PC310, PC350, PC360, PC380 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02516 — примечание: подтверждено применение согласно каталогам Satu.kz, Romac Parts, zveno.ru, parts70.ru и данным поставщиков; коронка 207-70-14142, 423-847-1140.
Komatsu — бульдозеры D155, D355, D475A, D475ASD — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02516 — примечание: подтверждено применение согласно каталогам anokom.ru, propelparts.us, asm-resurs.ru; коронка рыхлителя 195-78-21331, 141-78-11253, 175-78-31230.
Komatsu — фронтальные погрузчики WA430, WA470, WA480 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02516 — примечание: подтверждено применение согласно каталогу propelparts.us.
Shantui — бульдозеры SD16, SD22, SD23, SD32 — узел/система: рыхлитель (крепление коронки) — оригинальный номер: 09244-02516 — примечание: подтверждено применение согласно каталогам mts124.ru, asm-resurs.ru, anokom.ru.
Hitachi — экскаватор ZX330-3 — узел/система: ковш (крепление коронки) — оригинальный номер: 09244-02516 — примечание: подтверждено применение согласно тендерной документации B2B-Center (запчасти для ремонта землеройной техники Komatsu PC 220-7 и HITACHI ZX 330-3).
Прочие бренды — модель(и): уточнить — узел/система: крепление коронки — примечание: универсально для техники с боковым пальцевым креплением (side-lock) и пружинным стопорным кольцом, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: палец фиксирующий (side pin, lock pin) с пружинным стопорным кольцом для крепления сменных коронок ковша и рыхлителя. Конструктивное исполнение — цилиндрический палец с боковым замком (side-lock), устанавливается в посадочное отверстие адаптера и фиксируется пружинным кольцом.
Материал и термообработка: закалённая высокопрочная легированная сталь (40Cr). Термообработка — закалка и отпуск. Твёрдость — HRC 38–42. Обеспечивает высокую прочность на сдвиг и устойчивость к ударным нагрузкам при работе в тяжёлых условиях.
Типоразмер: длина — 119–120 мм (по данным разных источников: L=119mm, L=120mm). Диаметр — 24,7–25 мм (по данным разных источников: 24,7×117, 24,7×119, OD=25mm, 25×115, 25×120). Вес — примерно 0,12–0,5 кг (0,12 кг, 0,26 кг, 0,35 кг, 0,42 кг, 0,43 кг, 0,44 кг, 0,45 кг, 0,48 кг, 0,5 кг).
Ключевые эксплуатационные свойства: предназначен для фиксации коронок ковша и рыхлителя в условиях высоких ударных и абразивных нагрузок. Обеспечивает надёжное удержание коронки на адаптере, предотвращая её потерю в процессе работы. Установка и снятие производятся с использованием стандартного бокового замка. Ресурс/интервал замены определяется условиями эксплуатации и состоянием пальца.
Крепёжные элементы: пружинное стопорное кольцо — 1 шт., обеспечивает фиксацию пальца в посадочном отверстии. В комплект поставки пальца стопорное кольцо входит (по данным одного из поставщиков — «Палец коронки с кольцом»).
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 09244-02516. Альтернативные номера и аналоги: 0924402516, 175-78-21810, 1757821810, 775HL300PS, 4380344, E491, KM222, 46-98-184. Производитель оригинала — Komatsu Limited. Производители аналогов — ITR, HPAD, GETPLUS, NBSJ, Hubei Plus, Aili, Jway, OFM, AM, ETP, Blumaq, Kuhn, Propel Parts. Страна производства — Япония (оригинал); Китай, Россия (аналоги).
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
