Болт/гайка бокового ножа

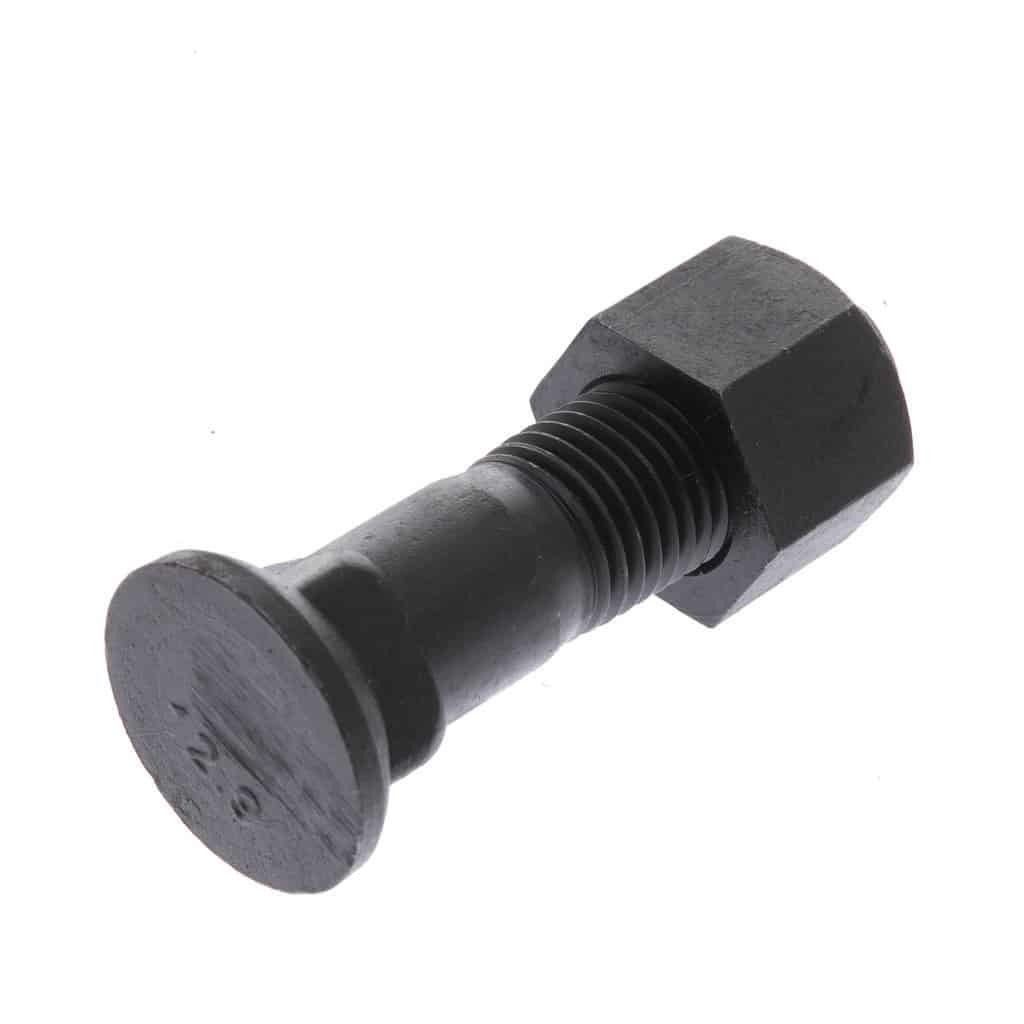

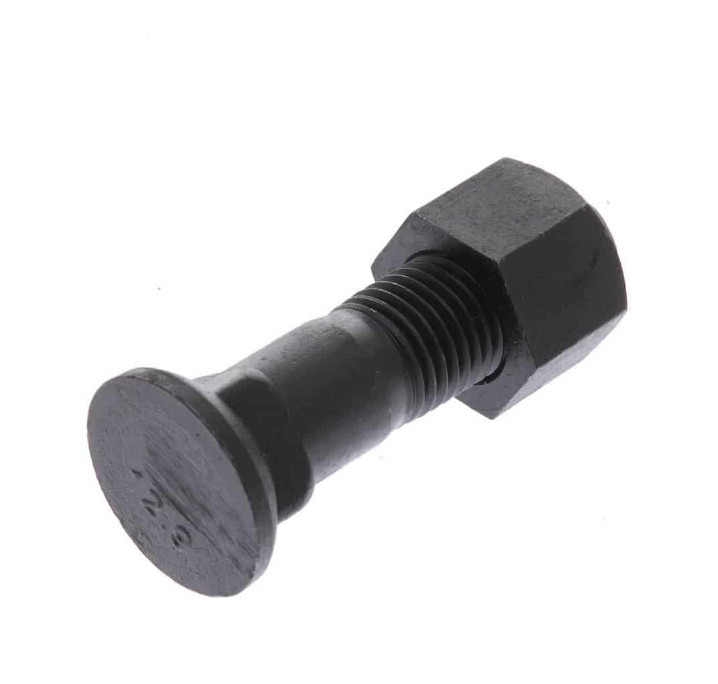

Болт/гайка бокового ножа Komatsu 175-71-11463 / 175-71-11530
Артикул: 175-71-11463

1. Описание

Болт с гайкой для крепления бокового ножа (углового ножа отвала) с артикулами 175-71-11463 (болт) и 175-71-11530 (гайка) представляет собой крепёжный комплект, предназначенный для фиксации боковых режущих кромок (угловых ножей) на отвале бульдозера. Детали относятся к системе режущих элементов рабочего оборудования (GET) и обеспечивают надёжное соединение ножа с боковой секцией отвала, предотвращая его смещение и потерю под воздействием высоких ударных и вибрационных нагрузок при разработке плотных, скальных и мёрзких грунтов. Болт представляет собой плужный болт (plow bolt) с потайной головкой, который устанавливается в посадочное отверстие ножа и отвала и затягивается гайкой. Применяется на бульдозерах Komatsu серий D85, D135, D150, D155, а также на технике Shantui (SD22, SD32), эксплуатируемых в строительстве, горнодобывающей промышленности и на вскрышных работах.
Рекомендации по применению: при установке необходимо очистить посадочные отверстия ножа и отвала от грязи и коррозии; наличие загрязнений может привести к неполному прилеганию головки болта и ослаблению соединения. Затяжку гаек следует производить с моментом, указанным производителем техники (обычно 450–550 Н·м для резьбы 7/8"), обеспечивая равномерное усилие по всем крепёжным точкам. Рекомендуется контролировать затяжку болтов после первых часов работы и периодически проверять состояние крепежа, своевременно заменяя изношенные или деформированные болты и гайки.
Производитель оригинала — Komatsu Limited. Болт также поставляется под номерами 02090-11490, 02090-11495, 2J2548, 2J5458, 1757111463; гайка — под номерами 2J3505, 2J3506, 175-71-11530, 17M-71-21530. Аналоги и производители: BLUMAQ (ST), AM, YSM, DELTA, NBYG, ITR, CTP, VESCOVINI GROUP, AJX, PTI. Страна производства аналогов — Китай, Корея, Италия. Вес болта — примерно 0,29–0,4 кг (по данным разных источников: 0,29 кг, 0,32 кг, 0,4 кг). Вес гайки — примерно 0,1–0,15 кг.

2. Применяемость

Komatsu — бульдозеры D85, D85A-18, D85A-21, D85E-18, D85E-21, D85P-18, D85P-21 — узел/система: отвал (крепление бокового ножа) — оригинальный номер Komatsu: 175-71-11463 / 175-71-11530 — примечание: подтверждено применение согласно каталогам Leiparts, аsm-resurs.ru и данным поставщиков.
Komatsu — бульдозеры D135A-1, D135A-2 — узел/система: отвал (крепление бокового ножа) — оригинальный номер Komatsu: 175-71-11463 / 175-71-11530 — примечание: подтверждено применение согласно каталогам Leiparts, Intertrek.
Komatsu — бульдозеры D150A-1 — узел/система: отвал (крепление бокового ножа) — оригинальный номер Komatsu: 175-71-11463 / 175-71-11530 — примечание: подтверждено применение согласно каталогам minsk.avizinfo.by, Intertrek.
Komatsu — бульдозеры D155A-1, D155A-2, D155A-3, D155A-5, D155AX-3, D155AX-5, D155AX-6, D155AX-7 — узел/система: отвал (крепление бокового ножа) — оригинальный номер Komatsu: 175-71-11463 / 175-71-11530 — примечание: подтверждено применение согласно каталогам Leiparts, arag-bau.ch, Intertrek, vgs42.ru.
Komatsu — бульдозер D355A — узел/система: отвал (крепление бокового ножа) — оригинальный номер Komatsu: 175-71-11463 / 175-71-11530 — примечание: подтверждено применение согласно каталогам komatsuparts.ru, asm-resurs.ru.
Shantui — бульдозеры SD22, SD22S, SD23, SD32, SD32S, ZD320-3 — узел/система: отвал (крепление бокового ножа) — оригинальный номер Shantui: 175-71-11463 / 175-71-11530 — примечание: подтверждено применение согласно каталогам ts-rf.ru, vgs42.ru, asm-resurs.ru, partsell.ru.
Komatsu — фронтальный погрузчик WA420 — узел/система: отвал (крепление бокового ножа) — оригинальный номер Komatsu: 175-71-11463 / 175-71-11530 — примечание: подтверждено применение согласно каталогу partsell.ru.
Caterpillar — техника (в качестве кросс-аналога 2J-2548) — узел/система: отвал (крепление бокового ножа) — оригинальный номер Caterpillar: 2J-2548 — примечание: болт 175-71-11463 является взаимозаменяемым с болтом Caterpillar 2J-2548; подтверждено применение согласно данным arag-bau.ch, Intertrek.
Прочие бренды — модель(и): уточнить — узел/система: отвал (крепление бокового ножа) — примечание: универсально для техники, использующей плужные болты 7/8"×3-1/2" (UNC-9) с гайками 7/8", уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: болт с гайкой для крепления бокового ножа отвала (плужный болт). Конструктивное исполнение — болт с потайной головкой и гайка шестигранная. Тип крепления — болтовое.
Материал и термообработка: болт — легированная сталь 40Cr или 42CrMo (по данным Beneparts). Класс прочности — 10.9 или 12.9. Твёрдость — HRC 33–39. Предел прочности на растяжение — ≥ 1040 МПа (для класса 10.9) или ≥ 1220 МПа (для класса 12.9). Предел текучести — ≥ 940 МПа (для класса 10.9) или ≥ 1100 МПа (для класса 12.9). Гайка — сталь класса прочности 10 (по данным Intertrek). Термообработка — закалка и отпуск. Обеспечивает высокую прочность и устойчивость к ударным и вибрационным нагрузкам.
Типоразмер: резьба болта — 7/8" UNC-9 (дюймовая, 9 ниток на дюйм); длина болта — 3-1/2" (88,9 мм) или 3-3/4" (95,25 мм) в зависимости от исполнения; диаметр — 22,22 мм (7/8"). Гайка — 7/8" UNC-9, шестигранная, размер под ключ — 1-5/16" (33,3 мм). Вес болта — примерно 0,29–0,4 кг (0,29 кг, 0,32 кг, 0,4 кг). Вес гайки — примерно 0,1–0,15 кг.
Ключевые эксплуатационные свойства: предназначен для крепления боковых ножей отвала в условиях высоких ударных и вибрационных нагрузок. Обеспечивает надёжное соединение ножа с отвалом, предотвращая его смещение и потерю. Потайная головка болта не выступает над поверхностью ножа, не препятствуя перемещению грунта. Ресурс/интервал замены определяется условиями эксплуатации и состоянием крепежа.
Крепёжные элементы: болт 175-71-11463 — 1 шт.; гайка 175-71-11530 — 1 шт.; шайба 01643-02245 — 1 шт. (по данным Leiparts). В комплект поставки входят болт и гайка; шайба может поставляться отдельно.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 175-71-11463 (болт), 175-71-11530 (гайка). Альтернативные номера и аналоги: болт — 02090-11490, 02090-11495, 2J2548, 2J5458, 1757111463, 0209011490, 61L1-3027, 02010-21489, CR4520; гайка — 2J3505, 2J3506, 175-71-11530, 17M-71-21530, 02090-11422, 02290-11422. Производитель оригинала — Komatsu Limited. Производители аналогов — BLUMAQ (ST), AM, YSM, DELTA, NBYG, ITR, CTP, VESCOVINI GROUP, AJX, PTI, GA. Страна производства — Япония (оригинал); Китай, Корея, Италия (аналоги). Применяется для крепления боковых ножей: 175-71-22272 (левый), 175-71-22282 (правый), 175-70-21126 (левый), 175-70-21136 (правый).
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
