Болт/гайка ножа

Болт/гайка ножа отвала Komatsu / Shantui 154-71-41270 / 154-70-22270
Артикул: 154-71-41270

1. Описание

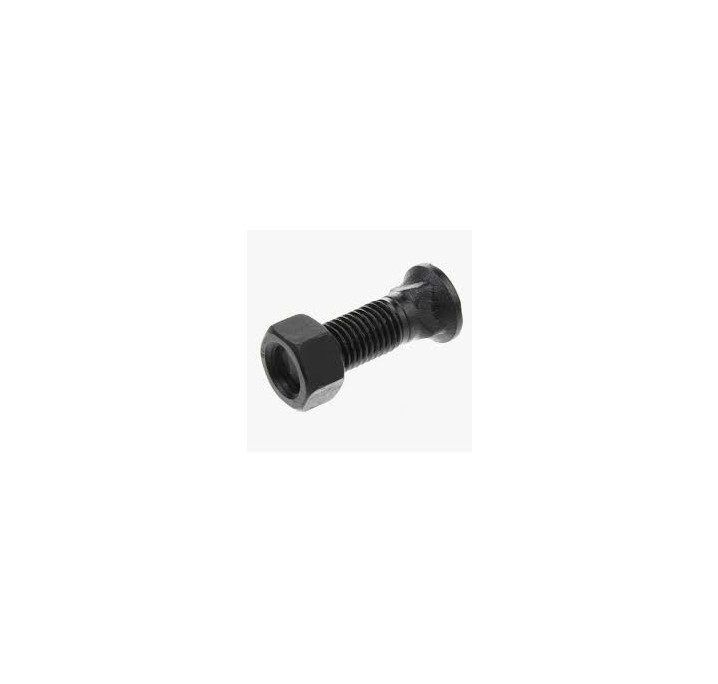

Болт с гайкой для крепления ножа отвала с артикулами 154-71-41270 (болт) и 154-70-22270 (гайка) представляет собой крепёжный комплект, предназначенный для фиксации центральных и боковых режущих ножей (кромок) на отвале бульдозера. Детали относятся к системе режущих элементов рабочего оборудования (GET) и обеспечивают надёжное соединение ножа с подножевой плитой отвала, предотвращая его смещение и потерю под воздействием высоких ударных и вибрационных нагрузок при разработке плотных, скальных и мёрзких грунтов. Болт представляет собой плужный болт (plow bolt) с потайной головкой и квадратным подголовком, который устанавливается в посадочное отверстие ножа и отвала и затягивается гайкой. Квадратный подголовок входит в соответствующее отверстие ножа, предотвращая проворачивание болта при затяжке гайки без использования дополнительного инструмента со стороны головки. Применяется на бульдозерах Komatsu (D65, D355A) и Shantui (SD13, SD16, SD22, SD23, SD32), эксплуатируемых в строительстве, горнодобывающей промышленности и на вскрышных работах.
Рекомендации по применению: при установке необходимо очистить посадочные отверстия ножа и отвала от грязи и коррозии; наличие загрязнений может привести к неполному прилеганию головки болта и ослаблению соединения. Квадратный подголовок болта должен полностью войти в соответствующее отверстие ножа, чтобы исключить проворачивание при затяжке. Гайку рекомендуется затягивать с моментом, указанным производителем техники, обеспечивая равномерное усилие по всем крепёжным точкам. Рекомендуется контролировать затяжку болтов после первых часов работы и периодически проверять состояние крепежа, своевременно заменяя изношенные или деформированные болты и гайки. Использование оригинальных комплектов гарантирует правильную центровку отверстия и исключает люфт ножа.
Производитель оригинала — Komatsu Limited. Болт также поставляется под номерами 1547141270, 02090-11270, 0209011270, 826-00303, 82600303; гайка — под номерами 1547022270, 02290-11219, 2J3506. Аналоги и производители: BLUMAQ (ST), AM, YSM, DELTA, NBYG, ITR, CTP, Zevs, BYG, Kuhn, Beneparts, GETPLUS, VESCOVINI GROUP, AJX, PTI. Вес болта — примерно 0,105–0,16 кг (по данным разных источников: 0,105 кг, 0,16 кг). Вес гайки — примерно 0,1–0,15 кг.

2. Применяемость

Komatsu — бульдозеры D65, D65EX, D65PX, D65WX — узел/система: отвал (крепление ножа) — оригинальный номер Komatsu: 154-71-41270 / 154-70-22270 — примечание: подтверждено применение согласно каталогам parts.market, komatsuparts.ru и данным поставщиков.
Komatsu — бульдозер D355A — узел/система: отвал (крепление ножа) — оригинальный номер Komatsu: 154-71-41270 / 154-70-22270 — примечание: подтверждено применение согласно каталогу komatsuparts.ru (применяемость: D355A).
Shantui — бульдозеры SD13, SD13S — узел/система: отвал (крепление ножа) — оригинальный номер Shantui: 154-71-41270 / 154-70-22270 — примечание: подтверждено применение согласно каталогу focus-bulldozer.com (Straight Tilt Blade Assembly 10S-80B-30000, позиции 8 и 9).
Shantui — бульдозеры SD16, SD16S — узел/система: отвал (крепление ножа) — оригинальный номер Shantui: 154-71-41270 / 154-70-22270 — примечание: подтверждено применение согласно каталогам autopiter.ru, asm-resurs.ru, krasnodar.pulscen.ru.
Shantui — бульдозеры SD22, SD22S — узел/система: отвал (крепление ножа) — оригинальный номер Shantui: 154-71-41270 / 154-70-22270 — примечание: подтверждено применение согласно каталогам asm-resurs.ru, trackcenter-mag.ru.
Shantui — бульдозеры SD23 — узел/система: отвал (крепление ножа) — оригинальный номер Shantui: 154-71-41270 / 154-70-22270 — примечание: подтверждено применение согласно каталогу parts.market.
Shantui — бульдозеры SD32, SD32S, ZD320-3 — узел/система: отвал (крепление ножа) — оригинальный номер Shantui: 154-71-41270 / 154-70-22270 — примечание: подтверждено применение согласно каталогам autopiter.ru, asm-resurs.ru.
Howo — грузовые автомобили — узел/система: отвал (крепление ножа) — оригинальный номер Howo: 154-71-41270 — примечание: подтверждено применение согласно каталогу sinotrukhowo.cn (Part Name: BOLT (BLADE), Application: Howo Trucks).
Caterpillar — техника (в качестве кросс-аналога 5J-4773) — узел/система: отвал (крепление ножа) — оригинальный номер Caterpillar: 5J-4773 — примечание: болт 154-71-41270 является взаимозаменяемым с болтом Caterpillar 5J-4773; подтверждено применение согласно данным arag-bau.ch, bp-beneparts.com.
Прочие бренды — модель(и): уточнить — узел/система: отвал (крепление ножа) — примечание: универсально для техники, использующей плужные болты 3/4" UNC-10 × 2-1/2" с гайками 3/4", уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: болт с гайкой для крепления ножа отвала (плужный болт). Конструктивное исполнение — болт с потайной головкой и квадратным подголовком (square neck), гайка шестигранная. Тип крепления — болтовое.
Материал и термообработка: болт — легированная сталь 40Cr или 42CrMo (по данным Beneparts). Класс прочности — 10.9 или 12.9. Твёрдость — HRC 36–42 (по данным yfwearparts.com). Предел прочности на растяжение — ≥ 1040 МПа (для класса 10.9) или ≥ 1220 МПа (для класса 12.9). Гайка — сталь 45# (по данным yfwearparts.com) или класса прочности 10 (по данным Intertrek). Твёрдость гайки — HRC 28–36 (по данным yfwearparts.com). Термообработка — закалка и отпуск. Обеспечивает высокую прочность и устойчивость к ударным и вибрационным нагрузкам.
Типоразмер: резьба болта — 3/4" UNC-10 (дюймовая, 10 ниток на дюйм); длина болта — 2-1/2" (63,5 мм) или 2-3/4" (70 мм) в зависимости от исполнения; диаметр — 19,05 мм (3/4"). Гайка — 3/4" UNC-10, шестигранная. Вес болта — примерно 0,105–0,16 кг (0,105 кг, 0,16 кг). Вес гайки — примерно 0,1–0,15 кг.
Ключевые эксплуатационные свойства: предназначен для крепления ножей отвала в условиях высоких ударных и вибрационных нагрузок. Квадратный подголовок болта предотвращает проворачивание при затяжке гайки. Потайная головка болта не выступает над поверхностью ножа, не препятствуя перемещению грунта. Обеспечивает надёжное соединение ножа с отвалом, предотвращая его смещение и потерю. Ресурс/интервал замены определяется условиями эксплуатации и состоянием крепежа.
Крепёжные элементы: болт 154-71-41270 — 1 шт.; гайка 154-70-22270 — 1 шт. Гайка является самоконтрящейся (по данным parts.market). В комплект поставки входят болт и гайка.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 154-71-41270 (болт), 154-70-22270 (гайка). Альтернативные номера и аналоги: болт — 1547141270, 02090-11270, 0209011270, 826-00303, 82600303, 02090-11265, 0209011265, 5J4773, 5J-4773, 7403204, U12696; гайка — 1547022270, 02290-11219, 2J3506. Производитель оригинала — Komatsu Limited. Производители аналогов — BLUMAQ (ST), AM, YSM, DELTA, NBYG, ITR, CTP, Zevs, BYG, Kuhn, Beneparts, GETPLUS, VESCOVINI GROUP, AJX, PTI, KOREA. Страна производства — Япония (оригинал); Китай, Корея, Россия (аналоги). Применяется для крепления ножей: центральных и боковых, на отвалах бульдозеров Komatsu D65, D355A, Shantui SD13, SD16, SD22, SD23, SD32, Howo.
Примечание. Приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
