Болт/гайка центрального ножа

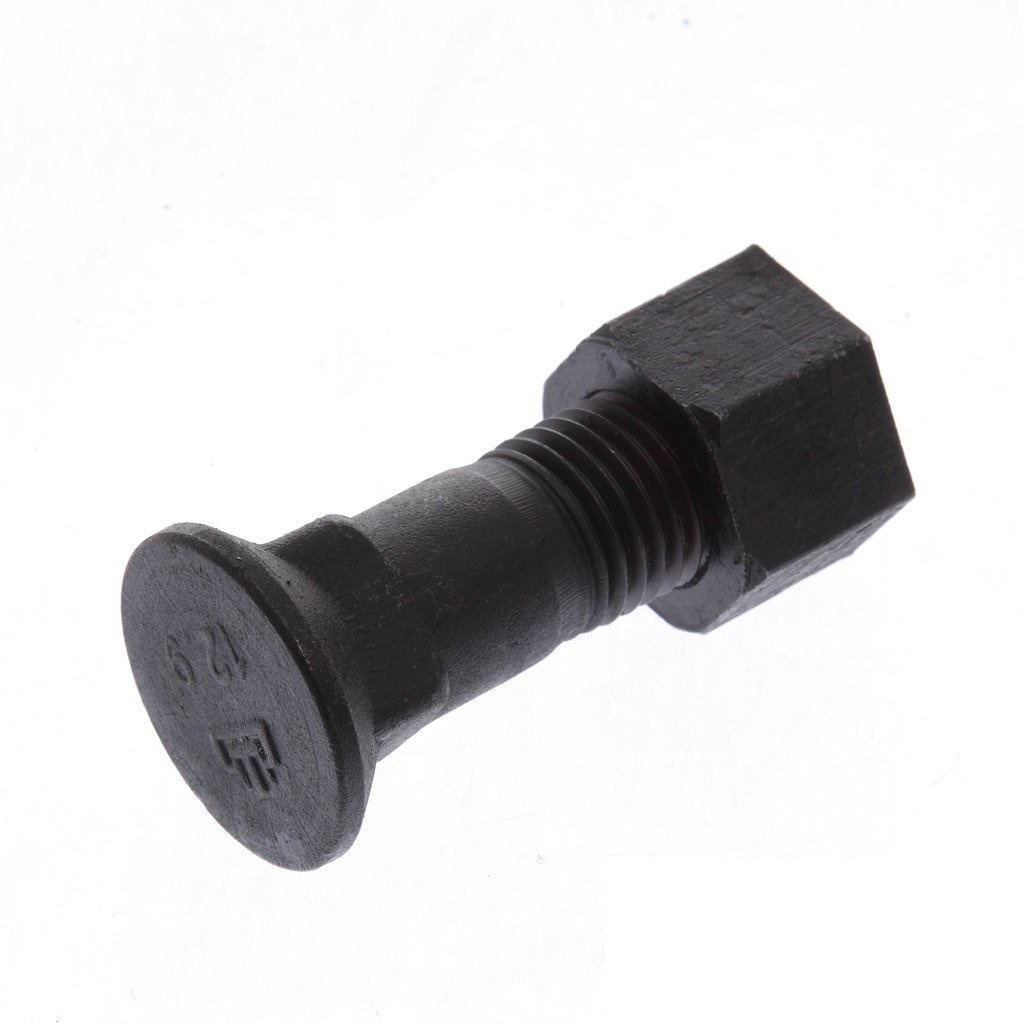

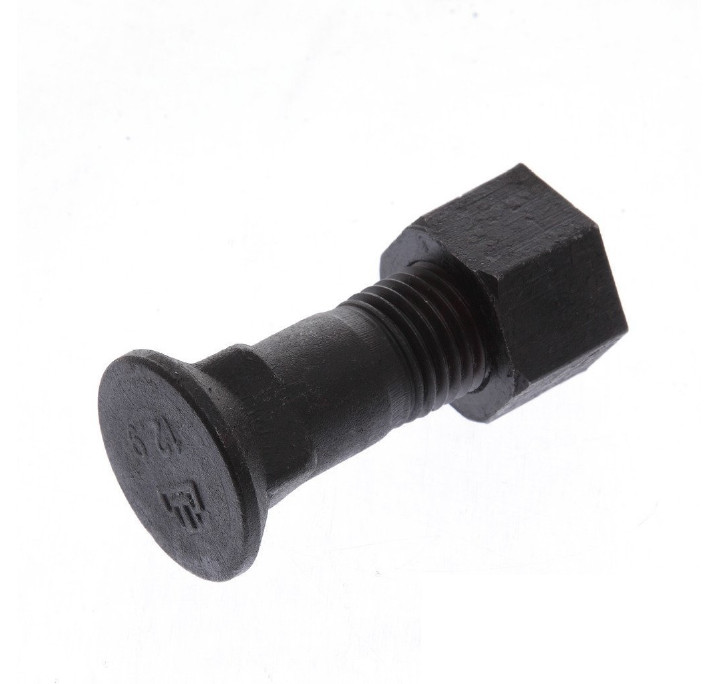

Болт/гайка центрального ножа Komatsu / Shantui 175-71-11454 / 175-71-11530
Артикул: 175-71-11454

1. Описание

Болт с гайкой для крепления центрального ножа отвала с артикулами 175-71-11454 (болт) и 175-71-11530 (гайка) представляет собой крепёжный комплект, предназначенный для фиксации центральных режущих ножей (кромок) на отвале бульдозера. Детали относятся к системе режущих элементов рабочего оборудования (GET) и обеспечивают надёжное соединение ножа с подножевой плитой отвала, предотвращая его смещение и потерю под воздействием высоких ударных и вибрационных нагрузок при разработке плотных, скальных и мёрзких грунтов. Болт представляет собой плужный болт (plow bolt) с потайной головкой и квадратным подголовком, который устанавливается в посадочное отверстие ножа и отвала и затягивается гайкой. Квадратный подголовок входит в соответствующее отверстие ножа, предотвращая проворачивание болта при затяжке гайки. Применяется на бульдозерах Komatsu серий D135, D150, D155, а также на технике Shantui (SD32), эксплуатируемых в строительстве, горнодобывающей промышленности и на вскрышных работах.
Рекомендации по применению: при установке необходимо очистить посадочные отверстия ножа и отвала от грязи и коррозии; наличие загрязнений может привести к неполному прилеганию головки болта и ослаблению соединения. Квадратный подголовок болта должен полностью войти в соответствующее отверстие ножа, чтобы исключить проворачивание при затяжке. Гайку рекомендуется затягивать с моментом, указанным производителем техники, обеспечивая равномерное усилие по всем крепёжным точкам. Рекомендуется контролировать затяжку болтов после первых часов работы и периодически проверять состояние крепежа, своевременно заменяя изношенные или деформированные болты и гайки.
Производитель оригинала — Komatsu Limited. Болт также поставляется под номерами 2J-2548, 61L-3027, 1757111454, 02090-11490; гайка — под номерами 175-71-11530, 2J3505, 2J3506. Аналоги и производители: Nova, BLUMAQ (ST), AM, ITR, GUANNAN, ETP, NBYG, BERCO. Вес болта — примерно 0,27 кг.

2. Применяемость

Komatsu — бульдозеры D135A, D150A, D155A, D155AX — узел/система: отвал (крепление центрального ножа) — оригинальный номер Komatsu: 175-71-11454 / 175-71-11530 — примечание: подтверждено применение согласно каталогам Leiparts, Excavators-spareparts, Tradicia-K.
Komatsu — бульдозеры D155A-2 — узел/система: отвал (крепление центрального ножа) — оригинальный номер Komatsu: 175-71-11454 — примечание: подтверждено применение согласно каталогу vgs42.ru; размер болта 7/8" UNC9, длина 3 1/4".
Shantui — бульдозеры SD32 — узел/система: отвал (крепление центрального ножа) — оригинальный номер Shantui: 175-71-11454 / 175-71-11530 — примечание: подтверждено применение согласно каталогам TSGroup, ASM-Resurs, B2B-Center.
Komatsu — бульдозеры PD320Y-1 — узел/система: отвал (крепление центрального ножа) — оригинальный номер Komatsu: 175-71-11454 — примечание: подтверждено применение согласно каталогу Intertrek.
Прочие бренды — модель(и): уточнить — узел/система: отвал (крепление центрального ножа) — примечание: универсально для техники, использующей плужные болты 7/8" UNC-9 × 3" с гайками 7/8", уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: болт с гайкой для крепления центрального ножа отвала (плужный болт). Конструктивное исполнение — болт с потайной головкой и квадратным подголовком, гайка шестигранная. Тип крепления — болтовое.
Материал и термообработка: болт — легированная сталь (класс прочности 8.8–12.9 по данным Tradicia-K). Термообработка — закалка и отпуск. Обеспечивает высокую прочность и устойчивость к ударным и вибрационным нагрузкам.
Типоразмер: резьба болта — 7/8" UNC-9 (дюймовая, 9 ниток на дюйм); длина болта — 3" (76 мм) или 3 1/4" (82,5 мм) в зависимости от исполнения; высота головки болта — 0,74" (18,8 мм); диаметр головки болта — 1,41" (35,8 мм); длина нерезьбовой части — 2,44" (62 мм). Гайка — 7/8" UNC-9, шестигранная. Вес болта — примерно 0,27 кг.
Ключевые эксплуатационные свойства: предназначен для крепления центральных ножей отвала в условиях высоких ударных и вибрационных нагрузок. Квадратный подголовок болта предотвращает проворачивание при затяжке гайки. Потайная головка болта не выступает над поверхностью ножа, не препятствуя перемещению грунта. Обеспечивает надёжное соединение ножа с отвалом, предотвращая его смещение и потерю. Ресурс/интервал замены определяется условиями эксплуатации и состоянием крепежа.
Крепёжные элементы: болт 175-71-11454 — 1 шт.; гайка 175-71-11530 — 1 шт. В комплект поставки входят болт и гайка.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Komatsu — 175-71-11454 (болт), 175-71-11530 (гайка). Альтернативные номера и аналоги: болт — 2J-2548, 61L-3027, 1757111454, 02090-11490, 175-71-11450; гайка — 2J3505, 2J3506, 175-71-11530, 17M-71-21530. Производитель оригинала — Komatsu Limited. Производители аналогов — Nova, BLUMAQ (ST), AM, ITR, GUANNAN, ETP, NBYG, BERCO. Применяется для крепления центральных ножей отвала на бульдозерах Komatsu D135A, D150A, D155A, D155AX, PD320Y-1, Shantui SD32.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
