Нож отвала

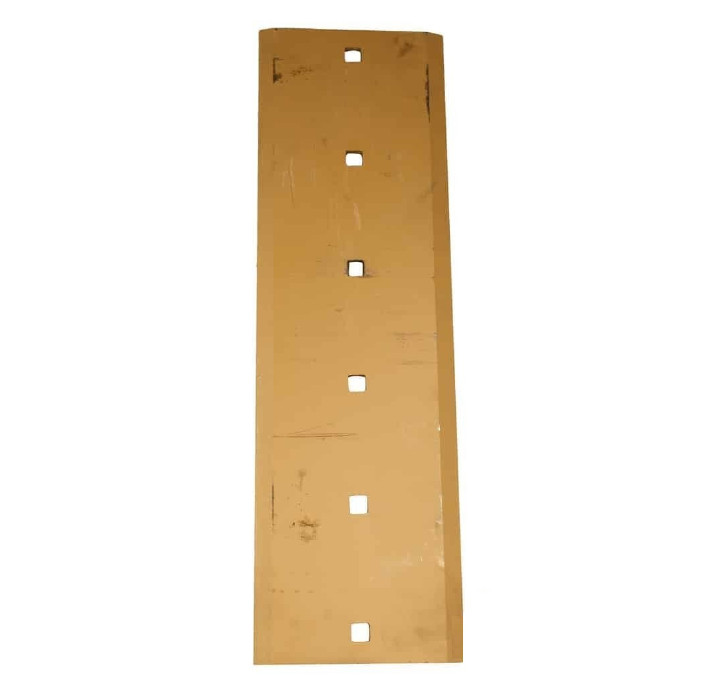

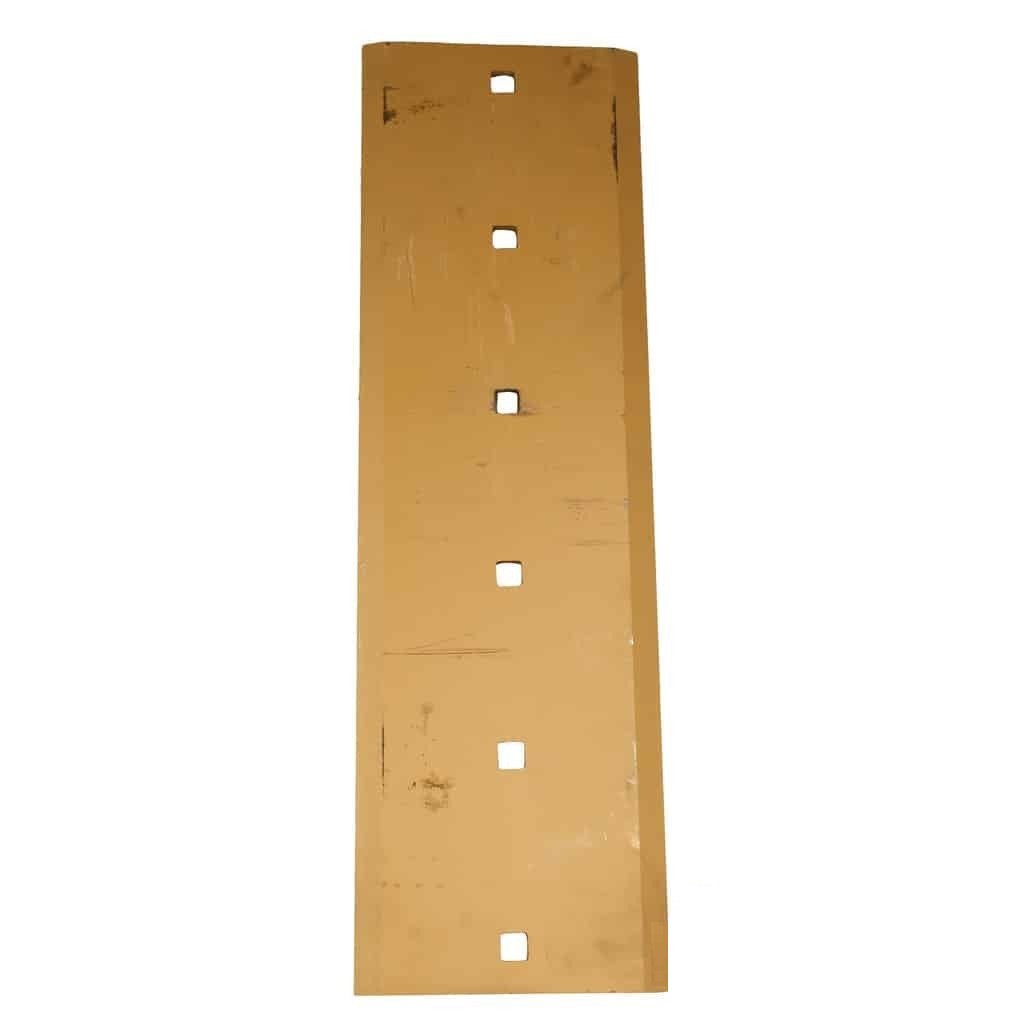

Нож отвала средний Komatsu / Shantui 154-81-11191
Артикул: 154-81-11191

1. Описание

Нож отвала средний с артикулом 154-81-11191 (Cutting Edge, Center) представляет собой сменный режущий элемент, предназначенный для установки на центральную секцию отвала бульдозеров Komatsu и Shantui. Деталь относится к системе режущих элементов рабочего оборудования (GET) и служит для защиты нижней кромки отвала от абразивного износа, а также для эффективного срезания и перемещения грунта при выполнении землеройных работ. Нож изготовлен методом горячей штамповки (hot cupped) из высокопрочной легированной стали и имеет двустороннюю заточку (double bevel), что позволяет использовать его с двух сторон, продлевая срок службы. Применяется на бульдозерах Komatsu серий D80, D85, D135, D155, а также на технике Shantui (SD22, SD23, SD32), эксплуатируемых в строительстве, горнодобывающей промышленности и на вскрышных работах.
Рекомендации по применению: при установке необходимо проверить состояние болтовых отверстий и посадочной поверхности отвала; износ или деформация посадочного места могут привести к люфту и потере ножа. Крепление производится болтами 3/4"×2 1/2" (750×250) с гайками 3/4" (750 HEX NUT), количество крепёжных отверстий — 6. Рекомендуется контролировать износ ножа и менять его своевременно, не допуская критического уменьшения толщины режущей кромки.
Производитель оригинала — Komatsu Limited. Нож также поставляется под номерами 154-81-A1191 (устаревший), 154-81-11191LP, 154-81-11190. Расхождение в данных: по данным разных источников вес ножа варьируется от 38,8 кг до 46 кг. Толщина также указывается по-разному: 20 мм, 25 мм, 32 мм — рекомендуется уточнить по паспорту качества конкретной партии. Аналоги и производители: ITR, Blumaq, HCE Parts, BP Beneparts, Romac Parts, NBSJ, WSG Parts, Shandong Sun Wearparts. Страна производства аналогов — Китай, Южная Корея.

2. Применяемость

Komatsu — бульдозеры D80A-12, D80A-18, D80E-18, D80P-12, D80P-18 — узел/система: отвал (средний нож) — оригинальный номер Komatsu: 154-81-11191 — примечание: подтверждено применение согласно каталогам VGS42, Zapchasti-DSTS, Romac Parts, KMVL; 6 отверстий, болты 3/4"×2.5".
Komatsu — бульдозеры D85A-12, D85A-18, D85A-21, D85A-21A, D85A-21B, D85E-18, D85E-21, D85EX-15 — узел/система: отвал (средний нож) — оригинальный номер Komatsu: 154-81-11191 — примечание: подтверждено применение согласно каталогам VGS42, Zapchasti-DSTS, Dagdiesel, Spezmash24, Nzsnab, KMVL; 6 отверстий.
Komatsu — бульдозер D135A — узел/система: отвал (средний нож) — оригинальный номер Komatsu: 154-81-11191 — примечание: подтверждено применение согласно каталогу NBSJ.
Komatsu — бульдозер D155A — узел/система: отвал (средний нож) — оригинальный номер Komatsu: 154-81-11191 — примечание: подтверждено применение согласно каталогу NBSJ.
Komatsu — бульдозер D355 — узел/система: отвал (средний нож) — оригинальный номер Komatsu: 154-81-11191 — примечание: подтверждено применение согласно каталогу Zapchasti-DSTS.
Shantui — бульдозеры SD22, SD22S, SD22E — узел/система: отвал (средний нож) — оригинальный номер Shantui: 154-81-11191 — примечание: подтверждено применение согласно каталогам VGS42, Zapchasti-DSTS, Tradicia-K, Dagdiesel, Nzsnab, ISD-Parts; 6 отверстий, толщина 20 мм.
Shantui — бульдозеры SD23, SD23E — узел/система: отвал (средний нож) — оригинальный номер Shantui: 154-81-11191 — примечание: подтверждено применение согласно каталогам Nzsnab, Parts70, MP.KZ, Dagdiesel, ISD-Parts.
Shantui — бульдозеры SD32 — узел/система: отвал (средний нож) — оригинальный номер Shantui: 154-81-11191 — примечание: подтверждено применение согласно каталогам WSG Parts, Transteh.
Shantui — бульдозеры SD16 — узел/система: отвал (средний нож) — оригинальный номер Shantui: 154-81-11191 — примечание: подтверждено применение согласно каталогу Transteh.
XGMA — бульдозер B230 — узел/система: отвал (средний нож) — оригинальный номер XGMA: 154-81-11191 — примечание: подтверждено применение согласно каталогу Dagdiesel; 6 отверстий, идентификационный номер 154-81-11191C.
LiuGong — бульдозер CLG B320C — узел/система: отвал (средний нож) — оригинальный номер LiuGong: 154-81-11191 — примечание: подтверждено применение согласно данным Volza (экспортные данные).
Прочие бренды — модель(и): уточнить — узел/система: отвал (средний нож) — примечание: универсально для бульдозеров, использующих систему крепления с болтами 3/4"×2 1/2" и 6 отверстиями, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: нож отвала средний, сменный режущий элемент. Конструктивное исполнение — горячештампованный, двусторонний, болтовое крепление.
Материал и термообработка: высокоуглеродистая сталь, марганцовистая сталь или борсодержащая сталь 30MnB. Твёрдость — HB 470–520 (по данным HCE Parts, ISD-Parts); HRC 42–49 (30MnB) по данным WSG Parts; HB 400–500 по данным Zip-SCP, Zavodspecnozh; HB 440–480 по данным BP Beneparts; HRC 42–58 (45#) по данным WSG Parts. Предел прочности на растяжение — ≥1450 Н/мм² (по данным HCE Parts). Предел текучести — ≥1100 Н/мм² (по данным HCE Parts). Ударная вязкость — ≥15 Дж (25 °C) по данным HCE Parts. Термообработка — закалка и отпуск. Обеспечивает высокую износостойкость и устойчивость к ударным нагрузкам.
Типоразмер: длина — 838 мм (по данным BP Beneparts, KMVL); 837 мм (по данным Tradicia-K); 32,875" (835 мм) по данным Romac Parts. Ширина — 254 мм (по данным BP Beneparts, KMVL, Tradicia-K); 10" (254 мм) по данным Romac Parts. Толщина — 25 мм (по данным BP Beneparts, KMVL); 20 мм (по данным Tradicia-K, Zavodspecnozh); 32 мм (по данным HCE Parts); 1" (25,4 мм) по данным Romac Parts. Количество крепёжных отверстий — 6. Размер болтов — 3/4" plow bolt (по данным BP Beneparts, KMVL, Romac Parts). Расстояние между отверстиями — 6" (152,4 мм) между центрами первых двух отверстий; 1,438" (36,5 мм) от края до центра первого отверстия (по данным Romac Parts). Вес — примерно 38,8–46 кг.
Ключевые эксплуатационные свойства: предназначен для работы на плотных, скальных и абразивных грунтах. Двусторонняя заточка позволяет переворачивать нож при износе одной стороны. Обеспечивает защиту нижней кромки отвала от абразивного износа и эффективное заглубление в грунт. Горячая штамповка придаёт ножу изогнутую форму для лучшего заглубления. Ресурс/интервал замены определяется условиями эксплуатации и регламентом производителя техники.
Крепёжные элементы: болты 3/4"×2 1/2" (750×250) — 6 шт.; гайки 3/4" (750 HEX NUT) — 6 шт. В комплект поставки ножа крепёж не входит, если не указано иное.
Дополнительные характеристики: оригинальный номер Komatsu — 154-81-11191. Альтернативные номера и аналоги: 154-81-A1191 (устаревший), 154-81-11191LP, 154-81-11190, 1548111191, 154-81-11191C, 154-70-11314. Производитель оригинала — Komatsu Limited. Производители аналогов — ITR, Blumaq, HCE Parts, BP Beneparts, Romac Parts, NBSJ, WSG Parts, Shandong Sun Wearparts, Shandong Juning Machinery. Страна производства — Япония (оригинал); Китай, Южная Корея (аналоги). Применяется на бульдозерах Komatsu D80, D85, D135, D155, D355, Shantui SD16, SD22, SD23, SD32, XGMA B230, LiuGong CLG B320C. Соответствует ISO 9001.
