Нож отвала угловой правый

Нож отвала угловой правый Shantui 16Y-81-00003
Артикул: 16Y-81-00003

1. Описание

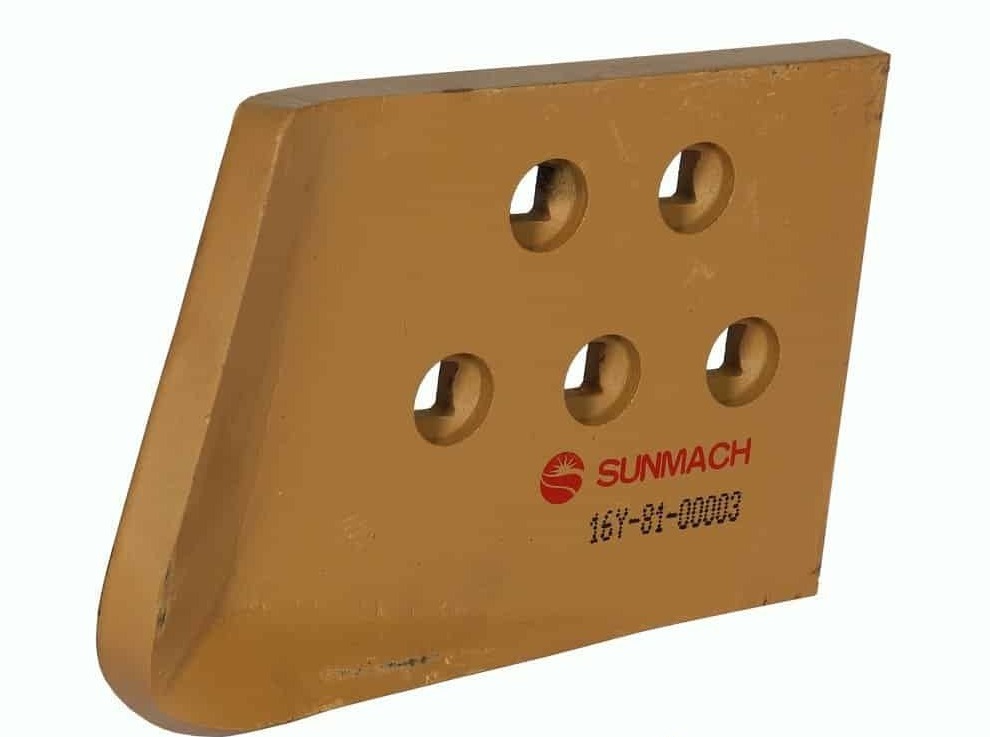

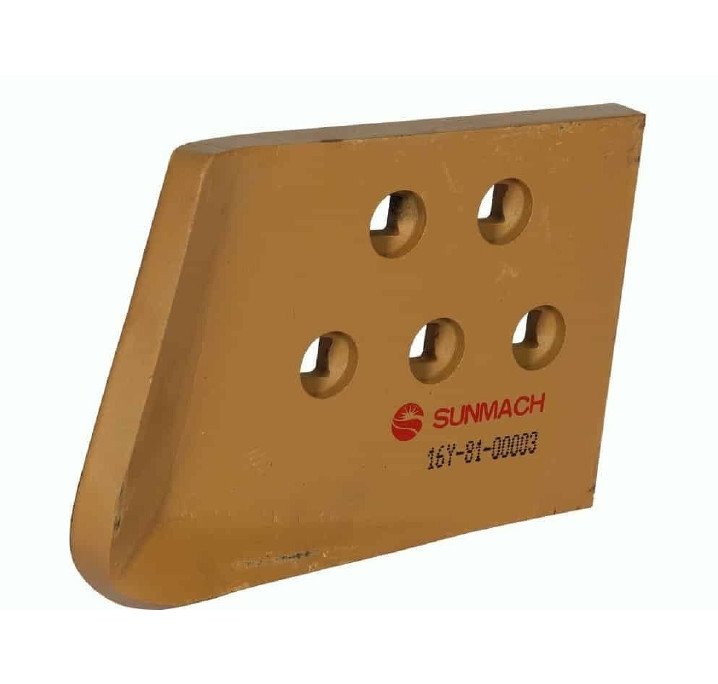

Нож отвала угловой правый с артикулом 16Y-81-00003 (также известный как 144-70-11261, 16Y8100003) представляет собой сменный режущий элемент, предназначенный для установки на угловую (боковую) секцию отвала бульдозеров Shantui серии SD16, а также Komatsu D65. Деталь относится к системе режущих элементов рабочего оборудования (GET) и служит для защиты угловой части отвала от абразивного износа, улучшения заглубления в грунт и снижения потерь материала при транспортировке. Нож крепится к отвалу болтами, имеет форму прямоугольника с отверстиями для болтов и изготавливается методом литья или горячей штамповки.
Рекомендации по применению: при установке необходимо проверить состояние болтовых отверстий и посадочной поверхности отвала; износ или деформация посадочного места могут привести к люфту и потере ножа. Крепление производится болтами 154-71-41270 (потайной болт 3/4"×2 3/4") с гайками 154-70-22270 (гайка 3/4"), количество крепёжных отверстий — 5. Рекомендуется контролировать износ ножа и менять его своевременно, не допуская критического уменьшения толщины режущей кромки. При замене рекомендуется также проверять состояние сопряжённых деталей — болтов и гаек.
Производитель оригинала — Shantui Construction Machinery Co., Ltd. Нож также поставляется под номерами 16Y8100003, 144-70-11261, 144-70-11260, 004904071A0001130. Аналоги и производители: AM, STR, ZMG, RF, OEM, SHANTUI, ITR, TerraCraft, Beneparts, WSG Parts. Вес ножа варьируется от 14,8 кг до 17,8 кг. Толщина также указывается по-разному: 25 мм и 30 мм. Рекомендуется уточнить точный вес и толщину по паспорту качества конкретной партии.

2. Применяемость

Shantui — бульдозеры SD16, SD16E, SD16T — узел/система: отвал (угловой нож, правый) — оригинальный номер Shantui: 16Y-81-00003 — примечание: подтверждено применение согласно каталогам Rotor-Plus, Novusparts, Zveno, ZSTK54, VST-Parts, IronArgument; 5 отверстий, толщина 25 или 30 мм.
Shantui — бульдозеры SD13 — узел/система: отвал (угловой нож, правый) — оригинальный номер Shantui: 16Y-81-00003 — примечание: подтверждено применение согласно каталогу VST-Parts.
Shantui — бульдозеры SD22, SD32 — узел/система: отвал (угловой нож, правый) — оригинальный номер Shantui: 16Y-81-00003 — примечание: подтверждено применение согласно данным HS-Shanghai.
Komatsu — бульдозеры D41A-6, D50A-16, D50A-17, D50A-18, D53A-16, D53A-17, D53A-18, D58E-1, D58E-1A, D58E-1B, D60A-6, D60A-8, D60E-8, D60P-6, D63E-12, D65A-6, D65A-8, D65A-11, D65E-6, D65E-8, D65E-12, D65EX-12, D65EX-15, D65EX-16, D65EX-17, D75A-1 — узел/система: отвал (угловой нож, правый) — оригинальный номер Komatsu: 144-70-11261 — примечание: подтверждено применение согласно каталогам Megasklad, ISD-Parts, VRN-ZAO-SMS, Novusparts; нож 16Y-81-00003 является взаимозаменяемым с 144-70-11261.
Komatsu — бульдозер PD165Y-1 — узел/система: отвал (угловой нож, правый) — оригинальный номер Komatsu: 144-70-11261 — примечание: подтверждено применение согласно каталогу Novusparts.
XCMG — бульдозеры TY160 — узел/система: отвал (угловой нож, правый) — оригинальный номер: 16Y-81-00003 — примечание: подтверждено применение согласно каталогу Zveno.
ZOOMLION — бульдозеры ZD160, ZD160-3 — узел/система: отвал (угловой нож, правый) — оригинальный номер: 16Y-81-00003 — примечание: подтверждено применение согласно каталогам Zveno, Novusparts.
LiuGong — бульдозер B160C — узел/система: отвал (угловой нож, правый) — оригинальный номер: 16Y-81-00003 — примечание: подтверждено применение согласно каталогу Novusparts.
PengPu — бульдозер PD165Y — узел/система: отвал (угловой нож, правый) — оригинальный номер: 16Y-81-00003 — примечание: подтверждено применение согласно каталогу Novusparts.
Прочие бренды — модель(и): уточнить — узел/система: отвал (угловой нож, правый) — примечание: универсально для бульдозеров, использующих систему крепления с 5 отверстиями и болтами 3/4", уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: нож отвала угловой, сменный режущий элемент, правый (RH). Конструктивное исполнение — горячештампованный или литой, болтовое крепление, форма прямоугольника с отверстиями.
Материал и термообработка: борсодержащая сталь (30MnB), сталь 27MnTiB, сталь 45#, сталь 85#. Твёрдость — HRC 45–55 (по данным BP Beneparts); HRC 42–49 для 30MnB, HRC 42–58 для 45#. Ударная вязкость — 8–25 Дж (по данным BP Beneparts). Термообработка — нормализация, закалка, отпуск. Обеспечивает высокую износостойкость и устойчивость к ударным нагрузкам.
Типоразмер: количество крепёжных отверстий — 5. Толщина — 25 мм (по данным Novusparts) или 30 мм (по данным Zveno, WSG Parts). Ширина — 235 мм (по данным Novusparts) или 237 мм (по данным WSG Parts). Длина — 336 мм (по данным Novusparts) или 325 мм (по данным WSG Parts). Вес — примерно 14,8–17,8 кг. Расстояние между отверстиями — 2,75" (70 мм) от центра до центра; 3,5" (89 мм) от края до центра первого отверстия.
Ключевые эксплуатационные свойства: предназначен для работы на плотных, скальных и абразивных грунтах. Обеспечивает защиту угловой части отвала от абразивного износа и снижение потерь грунта при транспортировке. Ресурс/интервал замены определяется условиями эксплуатации и регламентом производителя техники.
Крепёжные элементы: болты 154-71-41270 (потайной болт 3/4"×2 3/4") — 5 шт.; гайки 154-70-22270 (гайка 3/4") — 5 шт.. В комплект поставки ножа крепёж не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Shantui — 16Y-81-00003. Кросс-номер Komatsu — 144-70-11261. Альтернативные номера и аналоги: 16Y8100003, 144-70-11260, 144-70-11190, 144-70-11180, 14X-71-11340, 14Y-71-11340, 004904071A0001130, 16Y-81-00003-SS. Производитель оригинала — Shantui Construction Machinery Co., Ltd. Производители аналогов — AM, STR, ZMG, RF, OEM, SHANTUI, ITR, TerraCraft, Beneparts, WSG Parts, RAPTOR, K&H, Sunmach, ETP, Modern Parts, BYG, AILI. Страна производства — Китай. Сертификация — ISO 9001:2000, GB/T24001-2004, OHSAS 18001:1999. Применяется на бульдозерах Shantui SD13, SD16, SD22, SD32, Komatsu D41, D50, D53, D58, D60, D63, D65, D75, XCMG TY160, ZOOMLION ZD160, LiuGong B160C, PengPu PD165Y.
Примечание: приведённые данные являются типовыми значениями и не являются жёсткими спецификациями. Точные значения зависят от конкретной партии и должны быть указаны в паспорте качества, прилагаемом к поставке.
