Нож центральный малый левый

Нож отвала левый (центральный малый) Shantui 171-82-00001
Артикул: 171-82-00001

1. Описание

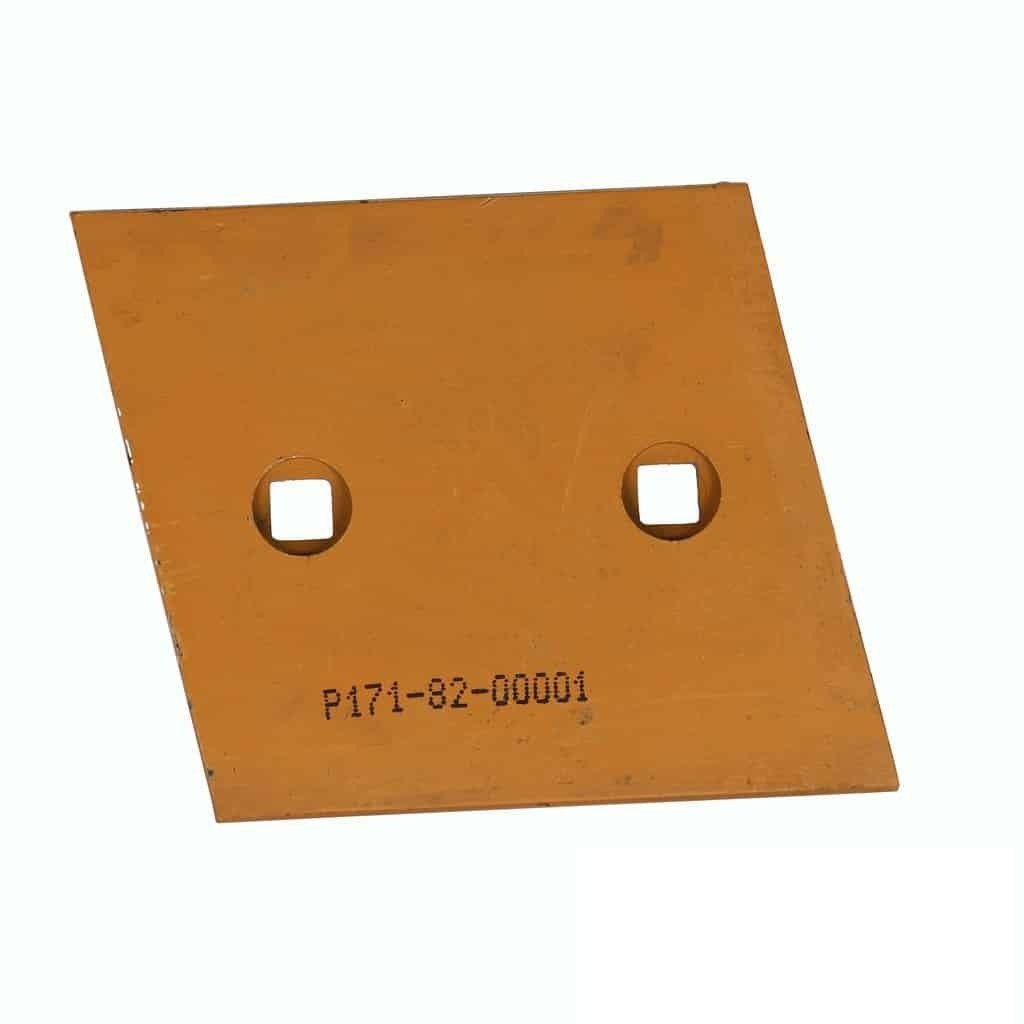

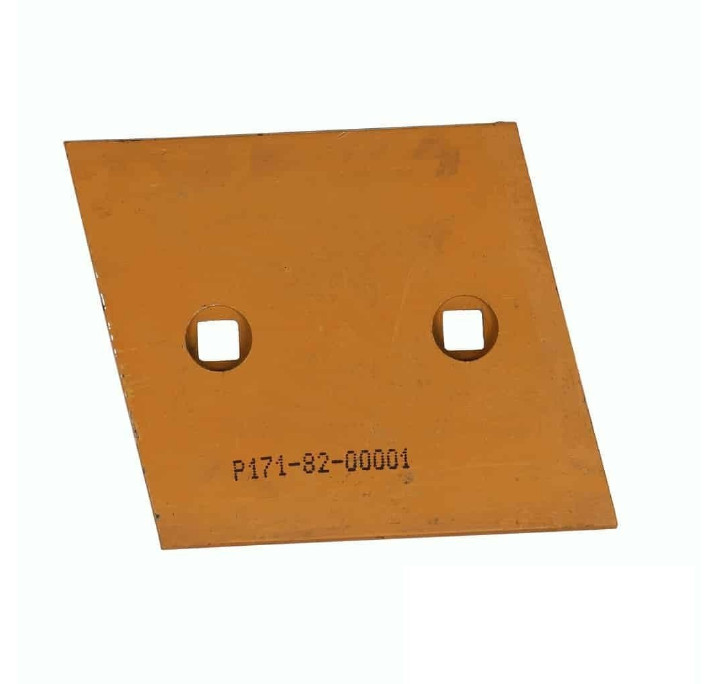

Нож отвала левый (центральный малый) с артикулом 171-82-00001 (также известный как 1718200001, N8901010042) представляет собой сменный режущий элемент, предназначенный для установки на крайнюю (угловую) секцию отвала бульдозеров Shantui серии SD32 (включая модификации с прямым, сферическим и U-образным отвалом), а также на технику XCMG (TY320), ZOOMLION (ZD320-3), PengPu (PD320Y-1) и LiuGong (CLG B320C). Деталь относится к системе режущих элементов рабочего оборудования (GET) и служит для защиты нижней кромки отвала от абразивного износа, а также для эффективного срезания и перемещения грунта при выполнении землеройных работ. Нож изготавливается методом проката с последующей механической обработкой, имеет форму прямоугольника с двумя крепёжными отверстиями и является быстросменной изнашиваемой частью отвала. Согласно данным производителя, нож скрепляется с угловым ножом и средним сегментом отвала.
Рекомендации по применению: при установке необходимо проверить состояние болтовых отверстий и посадочной поверхности отвала; износ или деформация посадочного места могут привести к люфту и потере ножа. Крепление производится болтом с гайкой 175-71-11463 (потайной болт) и 175-71-11530 (гайка), количество крепёжных отверстий — 2. Рекомендуется контролировать износ ножа и менять его своевременно, не допуская критического уменьшения толщины режущей кромки. При замене также проверяйте состояние сопряжённых деталей — болтов и гаек. Согласно данным производителя, при беспрерывной круглосуточной работе режущая кромка может изнашиваться за месяц.
Производитель оригинала — Shantui Construction Machinery Co., Ltd. Вес ножа варьируется от 12,8 кг до 13,6 кг.

2. Применяемость

XCMG — бульдозер TY320 — узел/система: отвал (левый нож) — оригинальный номер XCMG: 171-82-00001 — примечание: подтверждено применение согласно каталогу Zveno.
ZOOMLION — бульдозер ZD320-3 — узел/система: отвал (левый нож) — оригинальный номер ZOOMLION: 171-82-00001 — примечание: подтверждено применение согласно каталогу Novusparts.
SHANTUI — бульдозер SD32 (сферический отвал) — узел/система: отвал (левый нож) — оригинальный номер Shantui: 171-82-00001 — примечание: подтверждено применение согласно каталогам Zapchasti-DSTS, VGS42, Zveno, Novusparts; 2 отверстия, толщина 25 мм, размеры 254×330×25 мм.
SHANTUI — бульдозер SD32 (прямой отвал) — узел/система: отвал (левый нож) — оригинальный номер Shantui: 171-82-00001 — примечание: подтверждено применение согласно тендерной документации B2B-Center (закупка № 3258440, позиция 3).
SHANTUI — бульдозер SD32W — узел/система: отвал (левый нож) — оригинальный номер Shantui: 171-82-00001 — примечание: подтверждено применение согласно каталогу Novusparts.
LIUGONG — бульдозер CLG B320C — узел/система: отвал (левый нож) — оригинальный номер LiuGong: 171-82-00001 — примечание: подтверждено применение согласно каталогу Novusparts.
PENGPU — бульдозер PD320Y-1 — узел/система: отвал (левый нож) — оригинальный номер PengPu: 171-82-00001 — примечание: подтверждено применение согласно каталогу Novusparts.
KOMATSU — бульдозер D155 — узел/система: отвал (левый нож) — оригинальный номер Komatsu: 171-82-00001 — примечание: подтверждено применение согласно каталогу Penza.Zapchastrf (указано «Нож средний [Komatsu] [D155] [SD32]»).
Прочие бренды — модель(и): уточнить — узел/система: отвал (левый нож) — примечание: универсально для бульдозеров, использующих систему крепления с 2 отверстиями и болтами 175-71-11463, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: нож отвала левый (центральный малый), сменный режущий элемент. Конструктивное исполнение — прокатный (rolled), болтовое крепление, форма прямоугольника с двумя отверстиями в один ряд.
Материал и термообработка: сталь 45# (по данным Zveno), сталь 30MnB (борсодержащая) (по данным WSG Parts), сталь 27MnTiB (по данным OOOStalbiznes), импортная сталь с твёрдостью 400–500 HB (по данным zip-scp.ru). Твёрдость — 400–500 HB (по данным zip-scp.ru, asmdetal.ru); для стали 30MnB — HRC 42–49 (по данным WSG Parts); для стали 45# — HRC 42–58 (по данным WSG Parts); для стали 85# — 280–320 HB (по данным WSG Parts). Термообработка — закалка и отпуск. Обеспечивает высокую износостойкость и устойчивость к ударным нагрузкам.
Типоразмер: размеры (Д×Ш×Т) — 254×330×25 мм (по данным zapchasti-dsts.ru, zip-scp.ru, trade-part.ru, sputnik24.ooorf.ru). Количество крепёжных отверстий — 2, в один ряд. Размер болтов — 7/8" (по данным zip-scp.ru). Крепление — болт потайной с гайкой (175-71-11463 и 175-71-11530). Вес — примерно 12,8–13,6 кг.
Ключевые эксплуатационные свойства: предназначен для работы на плотных, скальных и абразивных грунтах. Обеспечивает защиту нижней кромки отвала от абразивного износа и эффективное заглубление в грунт. Является быстросменной изнашиваемой частью отвала. Ресурс/интервал замены определяется условиями эксплуатации и регламентом производителя техники. Гарантия на аналоги — 1 год (по данным WSG Parts).
Крепёжные элементы: болт потайной 175-71-11463 — 2 шт.; гайка 175-71-11530 — 2 шт. Размер болтов — 7/8". В комплект поставки ножа крепёж не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Shantui — 171-82-00001. Альтернативные номера и аналоги: 1718200001, N8901010042, 171-82-00001-ZMG (ZMG), 171-82-00001-SMH (SMH), 171-82-00001-CF (CF), 171-82-00003 (правый). Производитель оригинала — Shantui Construction Machinery Co., Ltd. Производители аналогов — ZMG, SMH, CF, ITR, USCO SpA, WSG Machinery. Страна производства — Китай. Применяется на бульдозерах Shantui SD32, SD32W, XCMG TY320, ZOOMLION ZD320-3, PengPu PD320Y-1, LiuGong CLG B320C, Komatsu D155. Соответствует ISO 9001:2000, GB/T24001-2004, OHSAS 18001:1999.
