Нож центральный малый правый

Нож отвала правый (центральный малый) Shantui 171-82-00003
Артикул: 171-82-00003

1. Описание

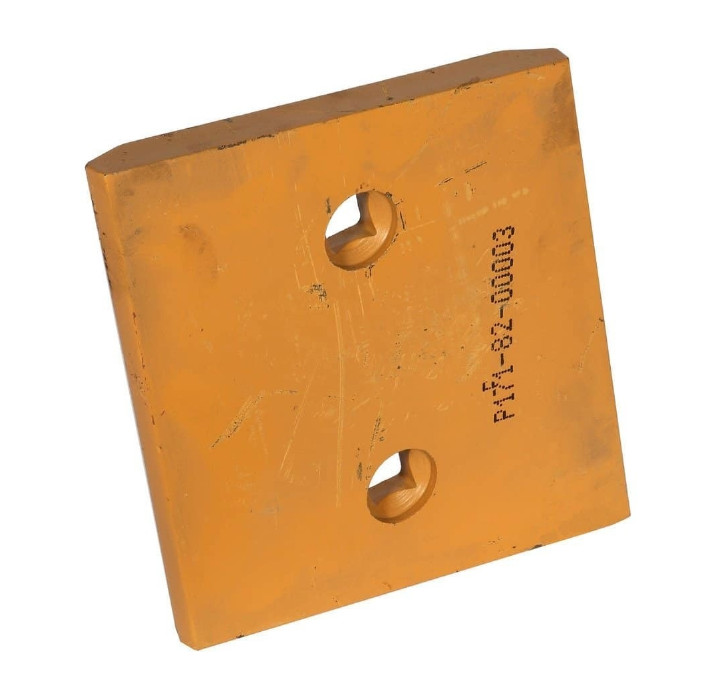

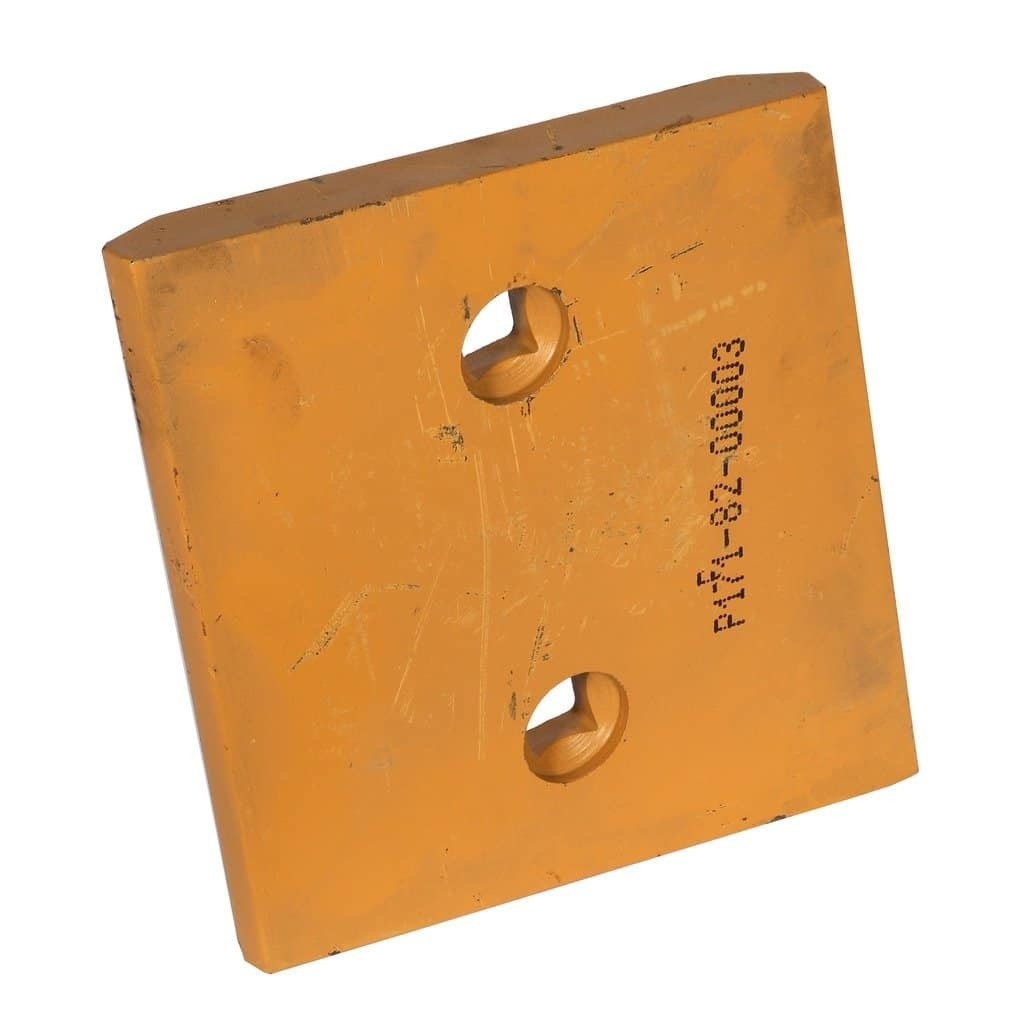

Нож отвала правый (центральный малый) с артикулом 171-82-00003 (также известный как 1718200003, N8901010046) представляет собой сменный режущий элемент, предназначенный для установки на крайнюю (угловую) секцию отвала бульдозеров Shantui серии SD32, в том числе с сферическим (полусферическим) отвалом. Деталь относится к системе режущих элементов рабочего оборудования (GET) и служит для защиты нижней кромки отвала от абразивного износа, а также для эффективного срезания и перемещения грунта при выполнении землеройных работ. Нож имеет форму прямоугольника с двумя крепёжными отверстиями и является быстросменной изнашиваемой частью отвала. Согласно данным производителя, нож скрепляется с угловым ножом и средним сегментом отвала.
Рекомендации по применению: при установке необходимо проверить состояние болтовых отверстий и посадочной поверхности отвала; износ или деформация посадочного места могут привести к люфту и потере ножа. Крепление производится болтом потайным с гайкой (175-71-11462 и 2J3505), количество крепёжных отверстий — 2. Рекомендуется контролировать износ ножа и менять его своевременно, не допуская критического уменьшения толщины режущей кромки. При замене также проверяйте состояние сопряжённых деталей — болтов и гаек.
Производитель оригинала — Shantui Construction Machinery Co., Ltd. Вес ножа варьируется от 13,6 кг до 14,0 кг. Аналоги и производители: SUNMACH, ZMG, TERRACRAFT, ITR, USCO SpA.

2. Применяемость

Shantui — бульдозер SD32 (сферический отвал) — узел/система: отвал (правый нож) — оригинальный номер Shantui: 171-82-00003 — примечание: подтверждено применение согласно каталогам zapchasti-dsts.ru, rotor-plus.ru, zveno.kz; 2 отверстия, толщина 25 мм, сталь 45#.
Shantui — бульдозер SD32 (сферический отвал, центральная вставка правая) — узел/система: отвал (правый нож) — оригинальный номер Shantui: 171-82-00003 — примечание: подтверждено применение согласно каталогу rotor-plus.ru (полусферический отвал, центральная вставка правая, 2 отв., сталь 45#).
Shantui — бульдозер SD32 (полусферический отвал) — узел/система: отвал (правый нож) — оригинальный номер Shantui: 171-82-00003 — примечание: подтверждено применение согласно каталогу tver.zapchastrf.ru (нож SD32 полусфера, сталь 27MnTiB).
Shantui — бульдозер SD32 (прямой отвал) — узел/система: отвал (правый нож) — оригинальный номер Shantui: 171-82-00003 — примечание: подтверждено применение согласно тендерной документации B2B-Center (закупка № 4187983, позиция 1).
Shantui — бульдозер SD32 (вариант SEMI-U BLADE) — узел/система: отвал (правый нож) — оригинальный номер Shantui: 171-82-00003 — примечание: подтверждено применение согласно каталогу rotor-plus.ru.
XCMG — бульдозер TY320 — узел/система: отвал (правый нож) — оригинальный номер XCMG: 171-82-00003 — примечание: подтверждено применение согласно каталогу zveno.kz.
Прочие бренды — модель(и): уточнить — узел/система: отвал (правый нож) — примечание: универсально для бульдозеров, использующих систему крепления с 2 отверстиями и болтами 7/8", уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: нож отвала правый (центральный малый), сменный режущий элемент. Конструктивное исполнение — прокатный, болтовое крепление, форма прямоугольника с двумя отверстиями в один ряд.
Материал и термообработка: сталь 45# (по данным rotor-plus.ru, zveno.kz), сталь 27MnTiB (по данным tver.zapchastrf.ru, ooostalbiznes.ru), сталь 30MnB (по данным wsgparts.com), сталь 85# (по данным wsgparts.com). Твёрдость — HRC 45–52 (по данным traktorodetal.ru); для стали 30MnB — HRC 42–49, для стали 45# — HRC 42–58, для стали 85# — 280–320 HB (по данным wsgparts.com). Термообработка — закалка и отпуск. Обеспечивает высокую износостойкость и устойчивость к ударным нагрузкам.
Типоразмер: размеры (Д×Ш×Т) — 330×254×25 мм (по данным agroprom24.ru); 320×254×25 мм (по данным traktorodetal.ru); 255×280×25 мм (по данным shuncheng-truck.kz). Количество крепёжных отверстий — 2, в один ряд. Размер болтов — 7/8" (по данным traktorodetal.ru). Крепление — болт потайной с гайкой (175-71-11462 и 2J3505). Вес — примерно 13,6–14,0 кг.
Ключевые эксплуатационные свойства: предназначен для работы на плотных, скальных и абразивных грунтах. Обеспечивает защиту нижней кромки отвала от абразивного износа и эффективное заглубление в грунт. Является быстросменной изнашиваемой частью отвала. Ресурс/интервал замены определяется условиями эксплуатации и регламентом производителя техники. Гарантия на аналоги — 1 год (по данным wsgparts.com).
Крепёжные элементы: болт потайной 175-71-11462 — 2 шт.; гайка 2J3505 — 2 шт. Размер болтов — 7/8". В комплект поставки ножа крепёж не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Shantui — 171-82-00003. Альтернативные номера и аналоги: 1718200003, N8901010046, 171-82-00003-TC (TERRACRAFT), 171-82-00001 (левый). Производитель оригинала — Shantui Construction Machinery Co., Ltd. Производители аналогов — SUNMACH, ZMG, TERRACRAFT, ITR, USCO SpA. Страна производства — Китай. Применяется на бульдозерах Shantui SD32, XCMG TY320. Соответствует ISO 9001:2000, GB/T24001-2004, OHSAS 18001:1999.
