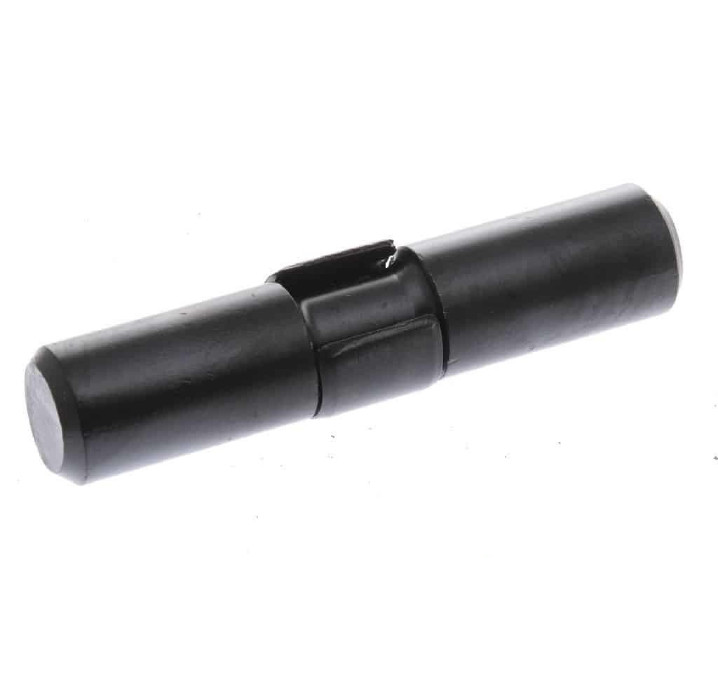

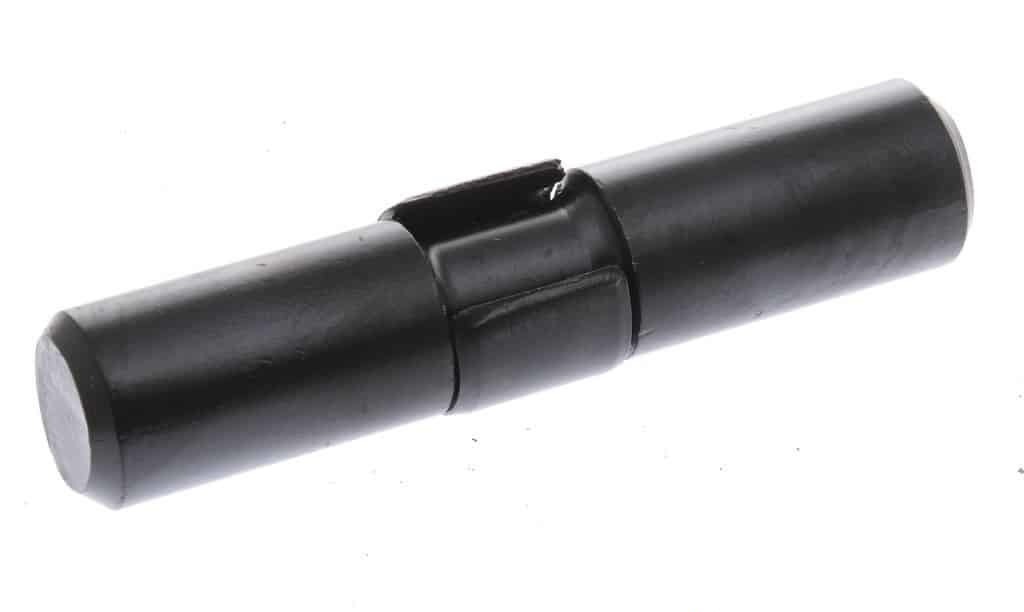

Палец коронки рыхлителя Komatsu / Shantui 09244-02508 (092-44-02508, 175-78-21740)
Артикул: 09244-02508

1. Описание

Палец коронки рыхлителя с артикулом 09244-02508 (взаимозаменяемые номера: 092-44-02508, 175-78-21740, 154-78-14370) представляет собой стальной фиксирующий элемент (шплинт-палец) с пружинным стопорным кольцом, предназначенный для крепления сменных коронок к стойкам рыхлительного оборудования бульдозеров и к ковшам экскаваторов. Деталь относится к системе крепления рабочего оборудования (GET) и обеспечивает надёжную фиксацию коронки на адаптере, предотвращая её самопроизвольное отделение в процессе работы под высокими ударными и абразивными нагрузками. Палец устанавливается в боковое (side-lock) отверстие адаптера и фиксируется пружинным стопорным кольцом (retainer). Применяется на бульдозерах Komatsu серий D65, D85, D135, D155, D275, D355, D455, а также на экскаваторах Komatsu PC200, PC220, PC300, PC350, PC360, PC400, PC450 и технике Shantui (SD16, SD22, SD23, SD32).
Рекомендации по применению: при замене коронки необходимо проверить состояние самого пальца и пружинного стопорного кольца (175-78-21740); изношенный или деформированный палец не обеспечивает надёжной фиксации, что может привести к потере коронки. Установку следует производить с использованием стандартного бокового замка, убедившись в полном входе пальца в посадочное отверстие до щелчка фиксатора. Рекомендуется контролировать состояние пальца при каждой замене коронки и менять его при обнаружении люфта или следов износа.
Производитель оригинала — Komatsu Limited (Япония). Палец также поставляется под номерами 0924402508, 092-44-02508, 175-78-21740, 175-79-11370, 154-78-14370, 154-78-14371, 09244-02508W. Аналоги и производители: ITR, Blumaq (ST), Aili, Guannan, NBSJ, YSN, AM, OFM, ETP, Kuhn, Propel Parts. Страна производства — Япония (оригинал); Китай, Россия (аналоги).

2. Применяемость

SHANTUI — бульдозеры SD16, SD22, SD23, SD32 — узел/система: рыхлитель (крепление коронки) — оригинальный номер Shantui: 09244-02508 — примечание: подтверждено применение согласно каталогам DVS28, Svoefermerstvo, ASM-Resurs, TSGroup; коронка рыхлителя 175-78-31230, протектор 195-78-21320.
Komatsu — бульдозеры D61EX, D61EXI, D65EX, D65WX, D85EX, D85MS, D135A, D155A, D155AX, D275A, D355A, D375A, D455A — узел/система: рыхлитель (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам AU Buckets, Propel Parts, Parts70, Spectech-Parts; коронки рыхлителя 195-78-21331, 175-78-31230, 141-78-11253.
Komatsu — экскаваторы PC200, PC220, PC300, PC350, PC360, PC400, PC450 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам NBSJ, Hesspareparts, Propel Parts; коронки ковша 205-70-19570, 205-70-19570RC, 207-70-14151, 207-70-14151RC, 208-70-14152, 208-70-14152RC.
Komatsu — фронтальные погрузчики WA320, WA380, WA430, WA470 — узел/система: ковш (крепление коронки) — оригинальный номер Komatsu: 09244-02508 — примечание: подтверждено применение согласно каталогам AU Buckets, Propel Parts.
Doosan — экскаваторы DX225LCA — узел/система: ковш (крепление коронки) — оригинальный номер: 09244-02508 — примечание: подтверждено применение согласно каталогу Arsenal-Zapchast.
Прочие бренды — модель(и): уточнить — узел/система: крепление коронки — примечание: универсально для техники с боковым пальцевым креплением (side-lock) и стопорным кольцом 175-78-21740, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: палец фиксирующий с пружинным стопорным кольцом для крепления сменных коронок ковша и рыхлителя. Конструктивное исполнение — цилиндрический палец с боковым замком, устанавливается в посадочное отверстие адаптера и фиксируется пружинным кольцом.
Материал и термообработка: закалённая высокопрочная легированная сталь 40Cr. Термообработка — закалка и отпуск. Твёрдость — HRC 38–42. Обеспечивает высокую прочность на сдвиг и устойчивость к ударным нагрузкам при работе в тяжёлых условиях.
Типоразмер: длина — 108–110 мм (по данным разных источников: L=108mm по данным Zapchastrf, L=110mm по данным AU Buckets, ASM-Resurs); диаметр — 25 мм. Альтернативные размеры: 25×110 мм, 25×108 мм. Вес — примерно 0,39–0,43 кг. Посадочное место — под стопорное кольцо 175-78-21740.
Ключевые эксплуатационные свойства: предназначен для фиксации коронок ковша и рыхлителя в условиях высоких ударных и абразивных нагрузок. Обеспечивает надёжное удержание коронки на адаптере, предотвращая её потерю в процессе работы. Установка и снятие производятся с использованием стандартного бокового замка. Ресурс/интервал замены определяется условиями эксплуатации и состоянием пальца. Рабочая температура — от –20 °C до +40 °C.
Крепёжные элементы: пружинное стопорное кольцо (retainer) 175-78-21740 — 1 шт., обеспечивает фиксацию пальца в посадочном отверстии. В комплект поставки пальца стопорное кольцо входит (по данным AU Buckets). В некоторых исполнениях поставляется отдельно.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика. Вес упаковки — 0,39 кг.
Дополнительные характеристики: оригинальный номер Komatsu — 09244-02508. Альтернативные номера и аналоги: 092-44-02508, 0924402508, 175-78-21740, 175-79-11370, 154-78-14370, 154-78-14371, 09244-02508W, 09244-02508U, 09244-02508-JA, 0924402508U. Производитель оригинала — Komatsu Limited. Производители аналогов — ITR, Blumaq (ST), Aili, Guannan, NBSJ, YSN, AM, OFM, ETP, Kuhn, Propel Parts, Anhui. Страна производства — Япония (оригинал); Китай, Россия (аналоги). Применяется для фиксации коронок: 423-847-1140, 205-70-19570, 205-70-19570RC, 207-70-14151, 207-70-14151RC, 208-70-14152, 208-70-14152RC, 195-78-21331, 175-78-31230, 141-78-11253, 209-70-44241, 209-70-54210, 209-70-54210RC и других.
