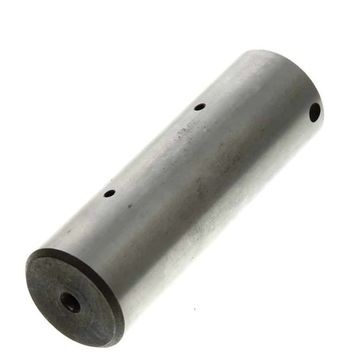

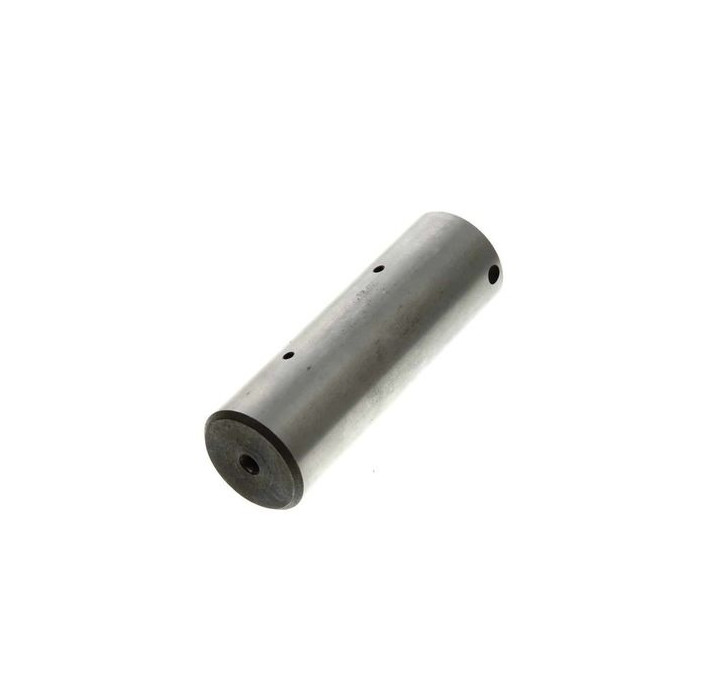

Палец стойки рыхлителя Shantui 16Y-84-00002
Артикул: 16Y-84-00002

1. Описание

Палец с артикулом 16Y-84-00002 (китайское наименование — палец рейки) представляет собой металлический стержень, предназначенный для фиксации стоек рыхлительного оборудования в раме рыхлителя бульдозеров Shantui. Деталь относится к системе рабочего оборудования (GET) и устанавливается в раму рыхлителя, обеспечивая надёжное соединение стоек с рамой и предотвращая их смещение под воздействием высоких ударных и вибрационных нагрузок при рыхлении прочных, мёрзлых и скальных грунтов. Применяется на бульдозерах Shantui серии SD16, используемых в строительстве, горнодобывающей промышленности и на вскрышных работах.
Рекомендации по применению: при установке необходимо проверить состояние посадочных отверстий рамы рыхлителя и стойки; износ или деформация посадочного места могут привести к люфту и потере пальца. Палец фиксируется в раме с помощью шплинта GB91-10*80 (позиция 26 на схеме), который предотвращает его самопроизвольное выпадение. Рекомендуется контролировать состояние пальца и шплинта при каждой замене коронки рыхлителя и менять их при обнаружении люфта или следов износа.
Производитель — Shantui Construction Machinery Co., Ltd.

2. Применяемость

SHANTUI — бульдозеры SD16, SD16E — узел/система: рыхлитель (рама, фиксация стоек) — оригинальный номер Shantui: 16Y-84-00002 — примечание: подтверждено применение согласно каталогам VGS42, Gazimport, Avtoasia, Rotor-Plus, Zapchasti-DSTS; позиция 25 на схеме рамы рыхлителя; фиксируется шплинтом GB91-10*80.
SHANTUI — бульдозеры SD16L (болотоход) — узел/система: рыхлитель (рама, фиксация стоек) — оригинальный номер Shantui: 16Y-84-00002 — примечание: подтверждено применение согласно каталогу Gazimport (раздел SD16, SD16E, SD16L — RIPPER FRAME).
Прочие бренды — модель(и): уточнить — узел/система: рыхлитель (рама, фиксация стоек) — примечание: универсально для бульдозеров Shantui SD16, использующих раму рыхлителя 16Y-84-001, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: палец фиксирующий для крепления стоек рыхлителя в раме. Конструктивное исполнение — цилиндрический металлический стержень, устанавливается в посадочное отверстие рамы и стойки, фиксируется шплинтом.
Материал и термообработка: материал изготовления — чёрный металл (сталь). В китайском каталоге указано обозначение «n7050Mn», что может указывать на марку стали. Термообработка и точная марка стали уточняются по документации производителя.
Ключевые эксплуатационные свойства: предназначен для фиксации стоек рыхлителя в раме в условиях высоких ударных и вибрационных нагрузок при рыхлении плотных и скальных грунтов. Обеспечивает надёжное соединение стоек с рамой, предотвращая их смещение и потерю. Ресурс/интервал замены определяется условиями эксплуатации и регламентом производителя техники.
Крепёжные элементы: шплинт GB91-10*80 (позиция 26 на схеме) — 1 шт., обеспечивает фиксацию пальца в посадочном отверстии и предотвращает его выпадение. В комплект поставки пальца шплинт может входить или поставляться отдельно — уточнить у поставщика.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка. Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Shantui — 16Y-84-00002. Альтернативные номера и аналоги: 16Y8400002, 16Y-84-00003 (в паре с защитой), 16Y-84-00008 (сопряжённая деталь). Производитель оригинала — Shantui Construction Machinery Co., Ltd. Страна производства — Китай. Применяется на бульдозерах Shantui SD16, SD16E, SD16L (рама рыхлителя 16Y-84-001). Позиция на схеме — 25 (RIPPER FRAME).
