Стойка рыхлителя

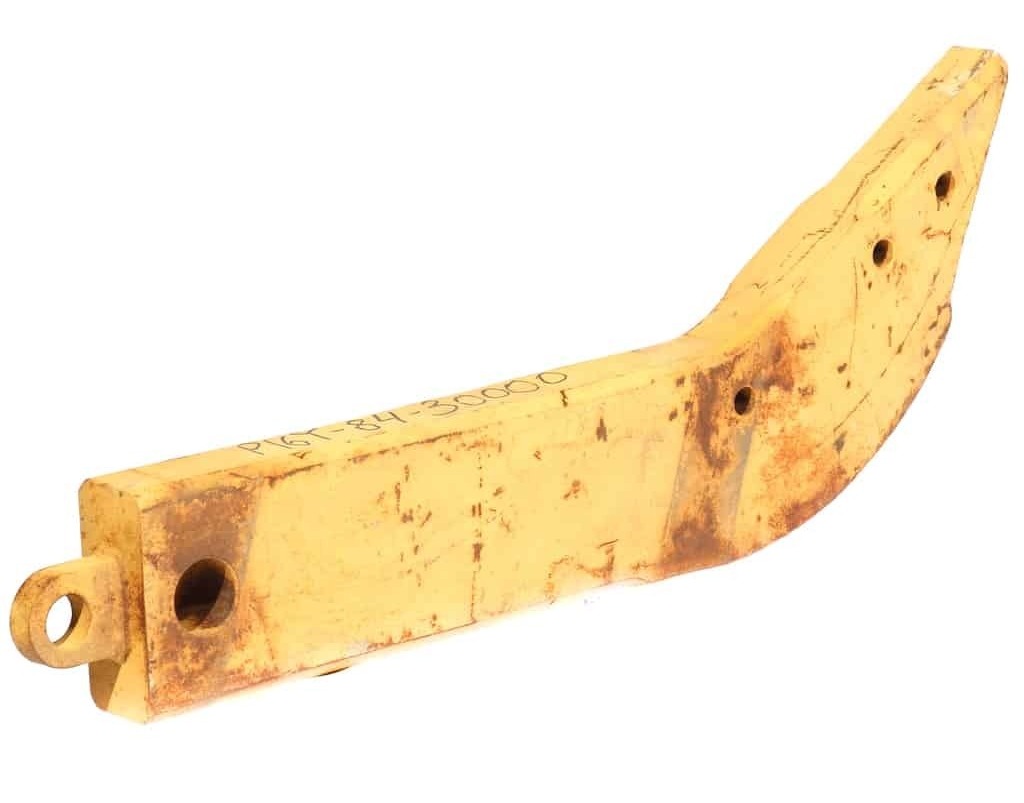

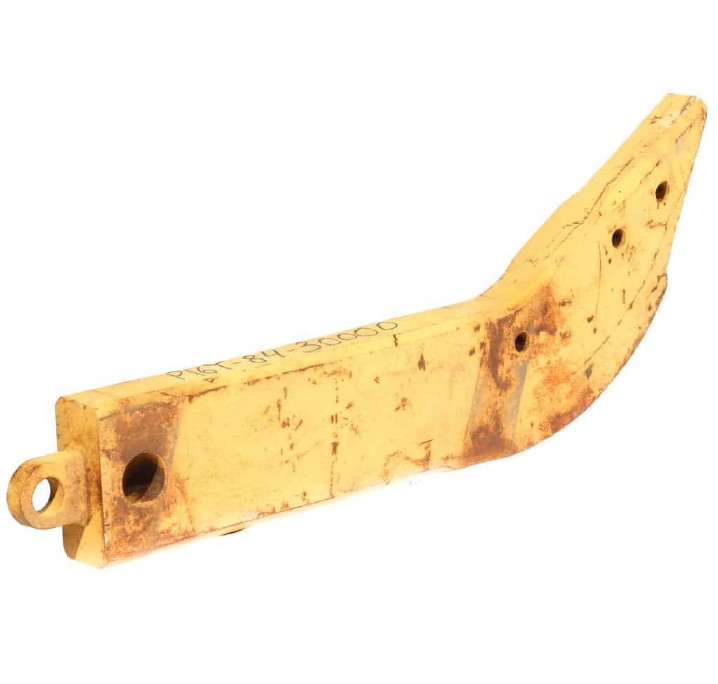

Стойка рыхлителя Shantui 16Y-84-30000
Артикул: 16Y-84-30000

1. Описание

Стойка рыхлителя с артикулом 16Y-84-30000, представляет собой сменный рабочий орган, предназначенный для установки на раму рыхлительного оборудования бульдозеров Shantui серии SD16, SD16E и SD16L. Деталь относится к системе рабочего оборудования (GET) и служит для разрушения и рыхления прочных, мёрзлых, скальных и абразивных грунтов перед их разработкой отвалом. Стойка воспринимает высокие ударные и изгибающие нагрузки, обеспечивая эффективное заглубление и рыхление грунта. На схеме рамы рыхлителя (RIPPER FRAME SD16) деталь указана под номером 22. Стойка комплектуется коронкой рыхлителя (например, 175-78-31230 или 16Y-84-00010) и фиксируется в раме рыхлителя.
Рекомендации по применению: при установке необходимо проверить состояние посадочного места в раме рыхлителя и пальцев крепления; износ или деформация посадочного места могут привести к люфту и повышенному износу стойки. Крепление производится с использованием пальцев, которые устанавливаются в посадочные отверстия и фиксируются. Рекомендуется контролировать износ стойки и коронки, а также состояние сварных швов и посадочных мест, своевременно меняя изношенные элементы.
Производитель — Shantui Construction Machinery Co., Ltd. Стойка также поставляется под номерами 16Y8400000, 16Y-84-30000-STR (аналог STR), 154-78-14348 (для SD22). Вес по данным разных источников составляет 106,0 кг.

2. Применяемость

SHANTUI — бульдозеры SD16, SD16E, SD16L — узел/система: рыхлитель (рама, стойка) — оригинальный номер Shantui: 16Y-84-30000 — примечание: подтверждено применение согласно каталогам Zapchasti-DSTS, Howo54, Shuncheng-Truck, MTP24, Rotor-Plus, SD Ocean Machine. Номер на схеме — 22. Совместим с коронками 175-78-31230, 16Y-84-00010.
SHANTUI — бульдозеры SD22 — узел/система: рыхлитель (стойка) — оригинальный номер Shantui: 154-78-14348 / 16Y-84-30000 — примечание: подтверждено применение согласно каталогу SD Ocean Machine (взаимозаменяемость с 154-78-14348).
Komatsu — бульдозеры D60 — узел/система: рыхлитель (стойка) — оригинальный номер Komatsu: 16Y-84-30000 — примечание: подтверждено применение согласно каталогу BP Beneparts (применяемость: D60, SD16).
Прочие бренды — модель(и): уточнить — узел/система: рыхлитель (стойка) — примечание: универсально для бульдозеров Shantui SD16, SD16E, SD16L, использующих раму рыхлителя SD16, уточняйте совместимость по регламенту вашей модели.

3. Характеристики

Тип элемента: стойка рыхлителя (ripper shank, shank point), сменный рабочий орган. Конструктивное исполнение — кованая (forging) деталь, устанавливается в раму рыхлителя с пальцевым креплением.
Материал и термообработка: высококачественный металл. В каталоге BP Beneparts для аналогичной стойки указана легированная сталь (Alloy steel), твёрдость HB 470–520, ударная вязкость ≥15 Дж (25 °C), предел прочности ≥1450 Н/мм², предел текучести ≥1100 Н/мм². Точные данные для артикула 16Y-84-30000 уточняются по документации производителя. Обеспечивает высокую прочность, износостойкость и устойчивость к ударным нагрузкам при работе в тяжёлых условиях.
Типоразмер: вес — примерно 105,8–106,0 кг. Посадочное место — под палец крепления в раме рыхлителя.
Ключевые эксплуатационные свойства: предназначена для работы на скальных, мёрзлых и сильно уплотнённых грунтах. Обеспечивает высокую проникающую способность и износостойкость. Ресурс/интервал замены определяется условиями эксплуатации и регламентом производителя техники.
Крепёжные элементы: палец фиксации — уточнить по документации производителя. В комплект поставки стойки крепёж не входит, если не указано иное.
Фасовка и упаковка: уточнить. Возможные варианты: индивидуальная упаковка, групповая упаковка (деревянная упаковка). Точные варианты уточняются у поставщика.
Дополнительные характеристики: оригинальный номер Shantui — 16Y-84-30000. Альтернативные номера и аналоги: 16Y8400000, 16Y-84-30000-STR (STR), 154-78-14348 (для SD22), 16Y-84-00010 (сопряжённая деталь). Производитель оригинала — Shantui Construction Machinery Co., Ltd. Производители аналогов — STR (Shandong Shantui Triumphal Construction Machinery Co., Ltd), а также другие поставщики GET-запчастей. Страна производства — Китай. Применяется на бульдозерах Shantui SD16, SD16E, SD16L, SD22, Komatsu D60. Номер на схеме — 22 (RIPPER FRAME SD16).
